PLC와 연동하여 비전 검사하기

---

본 튜토리얼은 생산 라인 내 PLC(Programmable Logic Controller)와 TCP 프로토콜로 연동하여 비전 검사를 수행하는 프로세스를 가정하여 구성됩니다. 이는 생산 공정의 흐름 속에서 비전 검사가 자연스럽게 통합되는 형태로 설계됩니다.

예상 시스템 구성

• TCP 서버 (PLC와 통신을 가정)

  IP : 10.140.141.101
  PORT : 6000

  데이터 구성

  데이터 값	기능 설명
  0000	비전 예측 정지
  0100	비전 예측 시작

  TCP 서버는 1초바다 데이터를 송신하며, 0000 10번 0100 20번 반복합니다.

• Camera 연결 정보 (일반 CCTV 연동)

  IP : 10.140.141.33

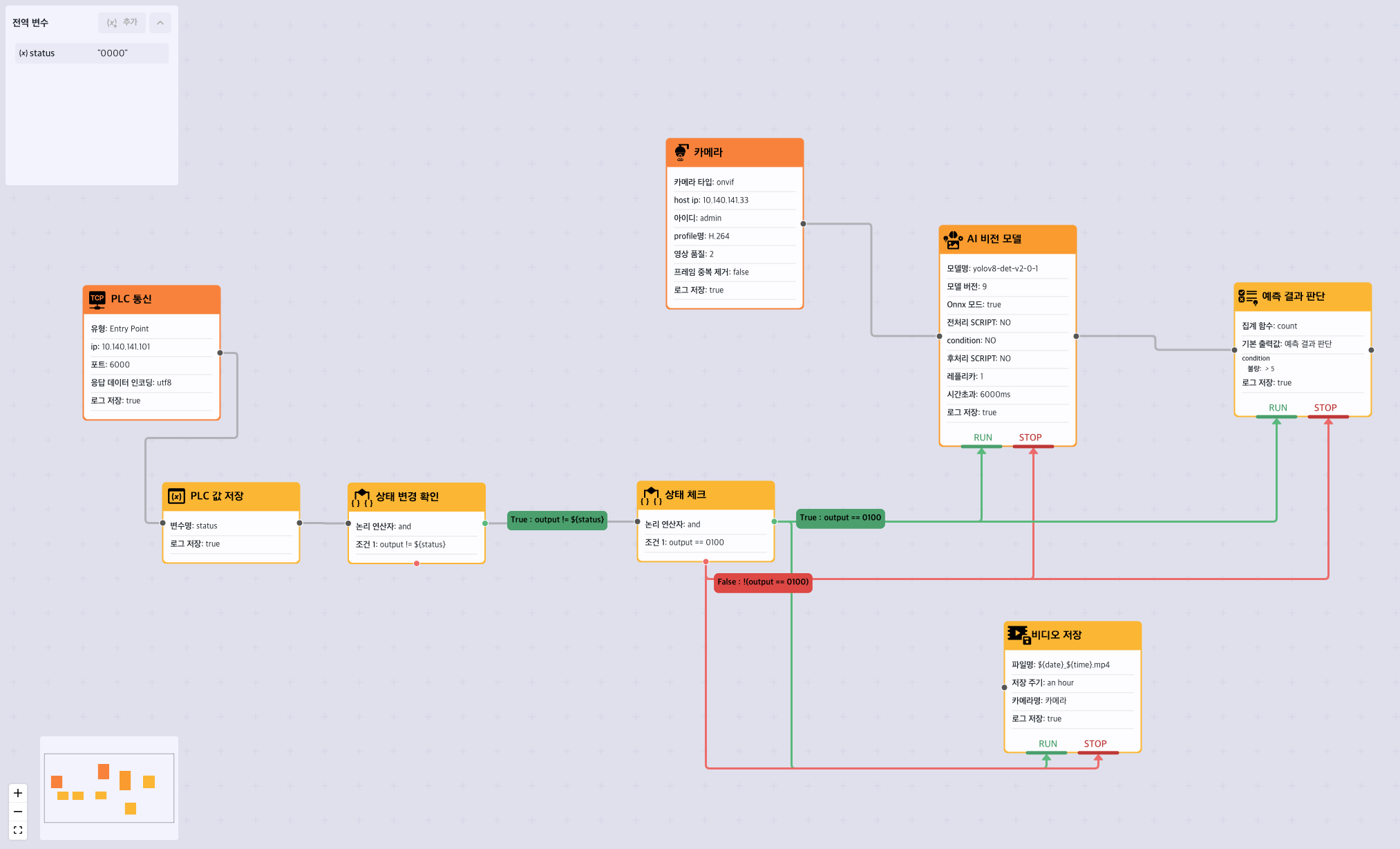

Operation 전체 구성

블록 설명

블록 이름	블록 종류	블록 설명
PLC 통신	TCP	PLC와 TCP로 신호를 수신합니다
PLC 값 저장	Set Variable	PLC에서 수신받은 데이터를 Global Variable status 값으로 저장합니다.
상태 변경 확인	IF	TCP 서버로부터 1초마다 수신받은 데이터가 변경되었는지 확인합니다. 변경이 될 경우, 계속 진행합니다.
상태 체크	IF	TCP 서버로부터 수신받은 데이터가 0000이면 STOP, 0100 이면 RUN 합니다.
카메라	Camera	비전 검사에 연결한 카메라입니다.
AI 비전 모델	Vision	Vision-ML에서 학습된 모델입니다.
예측 결과 판단	Result	비전 모델로 불량 판단건수가 5건 이상이면 불량으로 판단합니다.
비디오 저장	Video Save	비전 예측 시작 부터 비전 예측 정지까지의 비디오를 저장합니다.

---

Block 별 구성

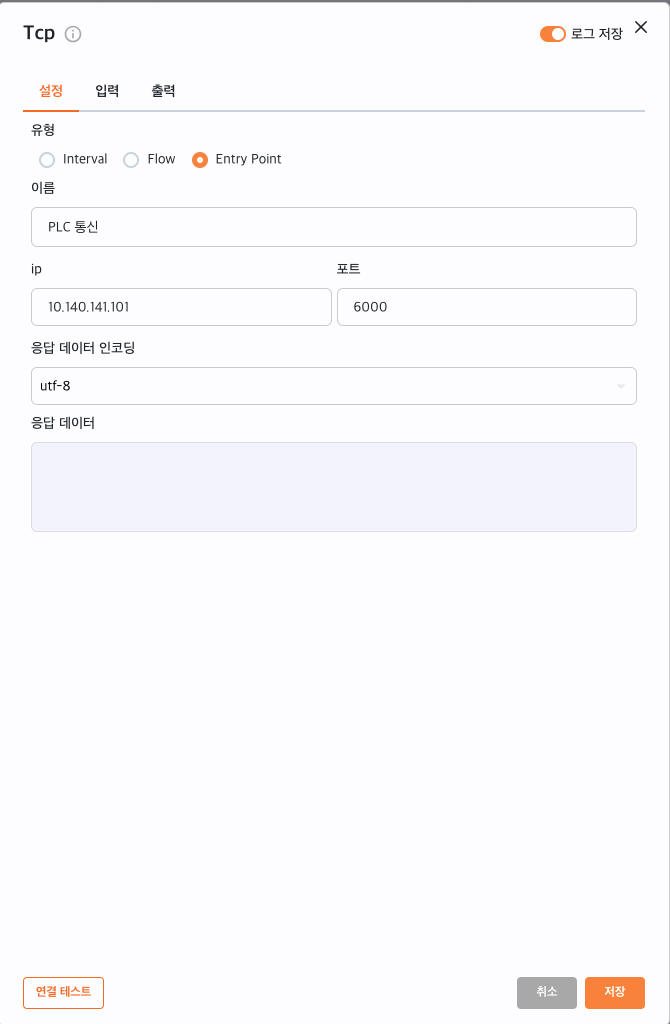

PLC 통신 (TCP 블록)

• TCP 서버로부터 데이터 수신을 기다리기 위해 유형을 Entry Point 로 설정했습니다.
• 연결테스트 를 통해 응답 데이터를 확인합니다.

입력 : 별도 설정을 하지 않았습니다.
출력 : 별도 설정을 하지 않았습니다.

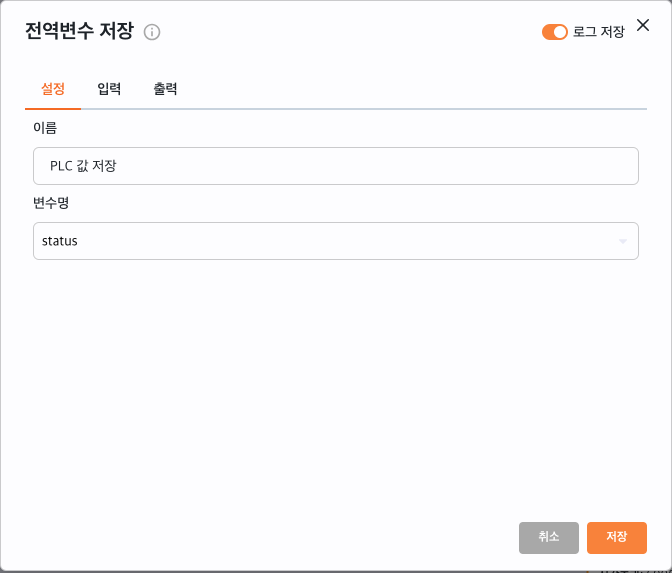

PLC 값 저장

• PLC로부터 수신받은 데이터를 status 로 설정합니다.

입력 : PLC 통신 블록의 output
출력 : 별도 설정을 하지 않았습니다.

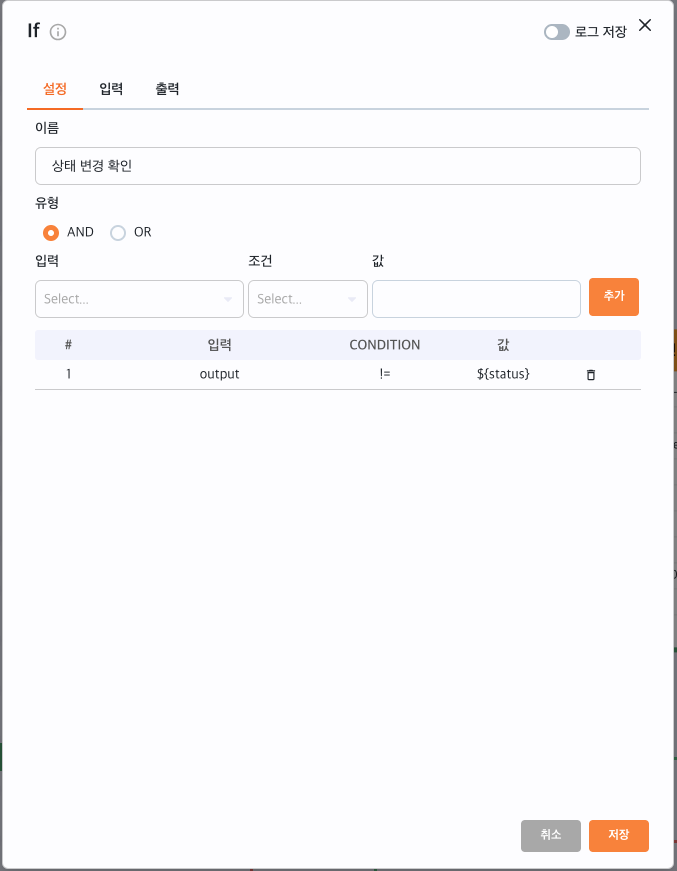

상태 변경 확인

• 입력 값이 status와 비교하는 조건을 추가합니다.

입력 : PLC 통신 블록의 output
출력 : 별도 설정을 하지 않았습니다.

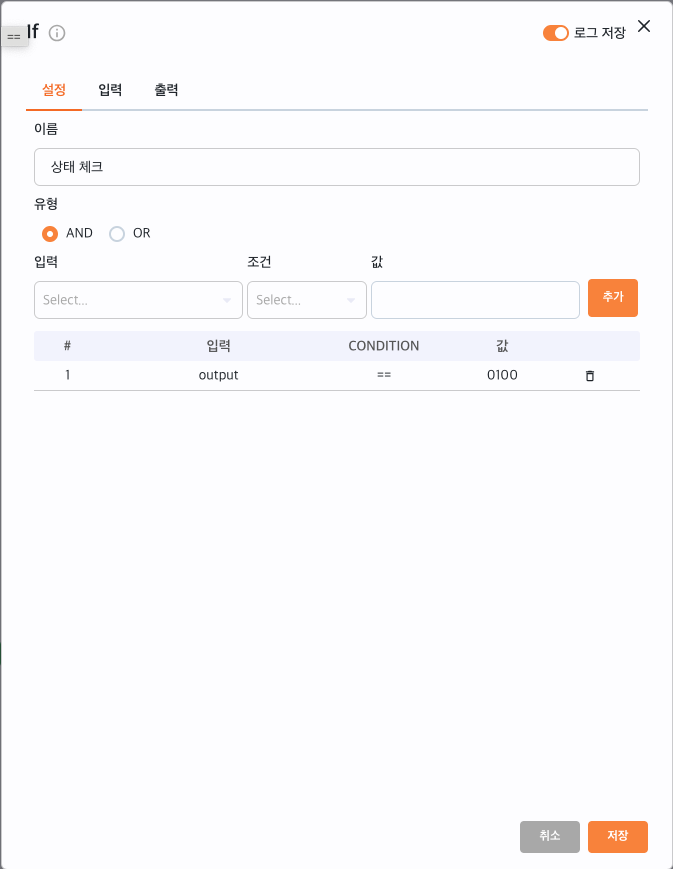

상태 체크

• 입력 값이 0100 와 비교하는 조건을 추가합니다.

입력 : PLC 통신 블록의 output
출력 : 별도 설정을 하지 않았습니다.

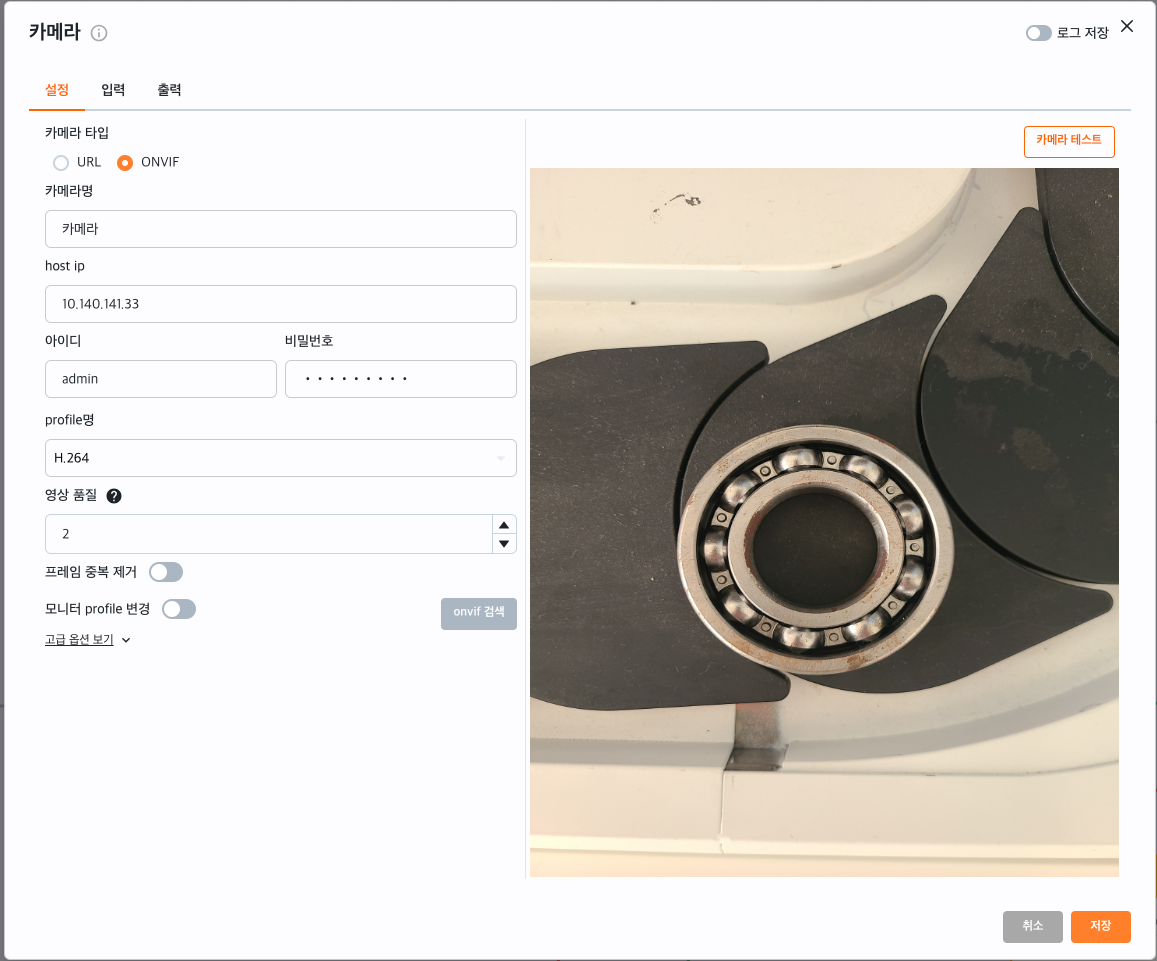

카메라

• 비전 검사용 카메라를 연결합니다.

입력 : 별도 설정을 하지 않았습니다.
출력 : 별도 설정을 하지 않았습니다.

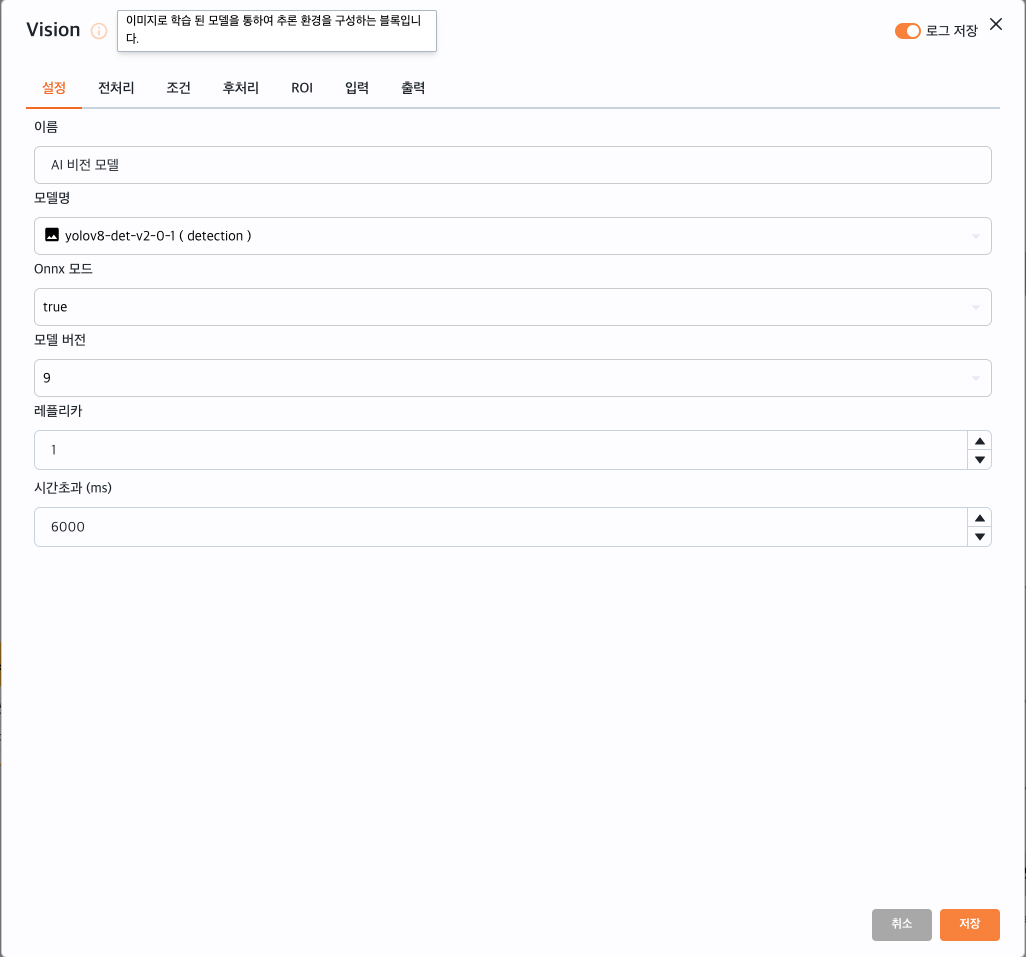

AI 비전 모델

• Vision-ML에서 배포한 모델을 선택합니다.
• Onnx 모드를 True로 설정하여 빠른 예측이 가능하도록 설정합니다.

입력 : 별도 설정을 하지 않았습니다.
출력 : 별도 설정을 하지 않았습니다.

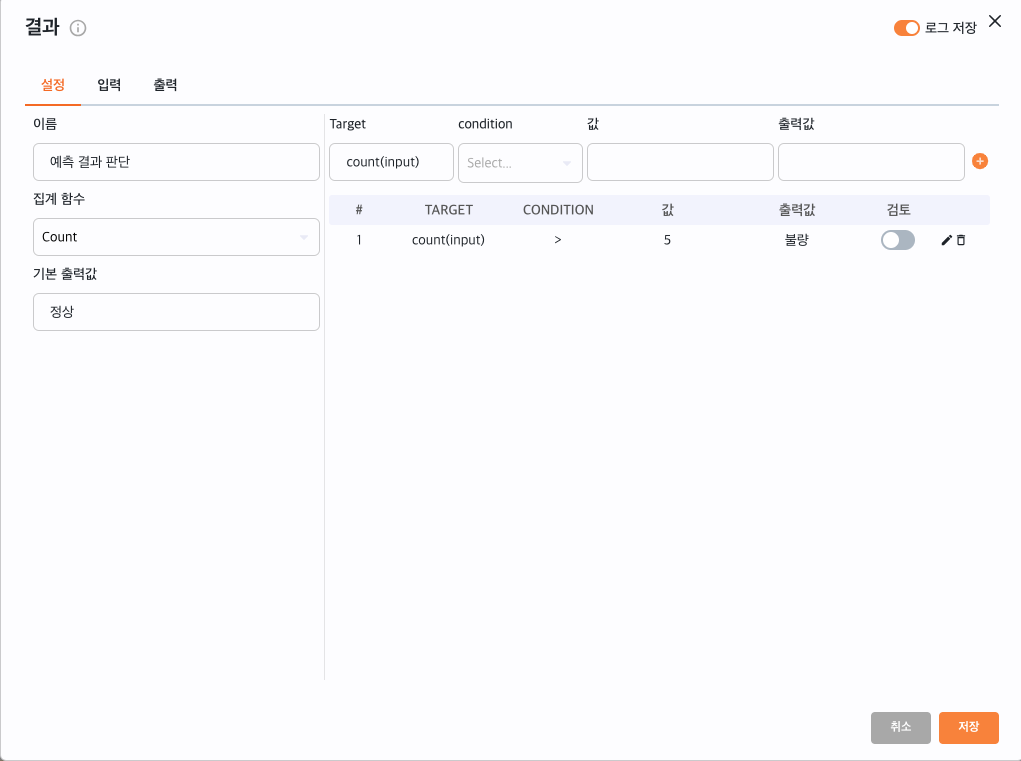

예측 결과 판단

• AI 비전 모델에서 불량 예측결과가 5건 이상일 경우 불량으로 설정합니다.

입력 : AI 비전 모델의 blockLogId
출력 : 별도 설정을 하지 않았습니다.

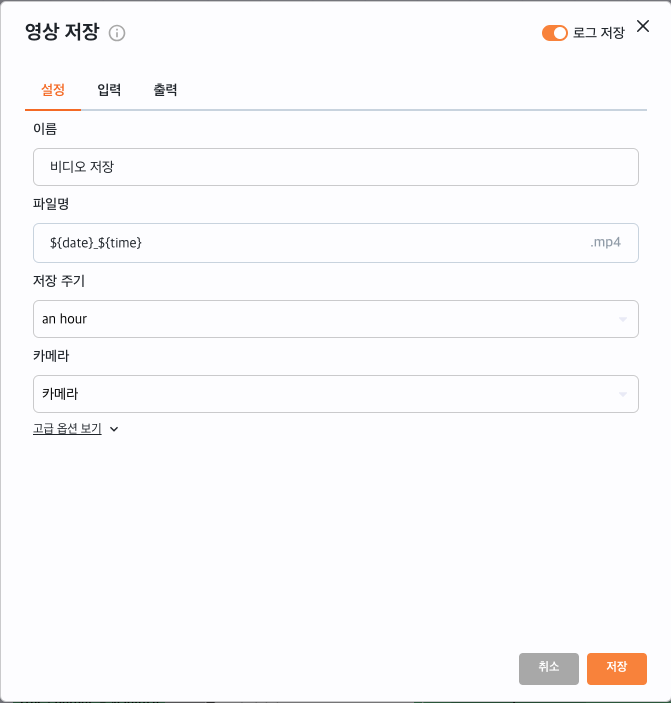

영상 저장

• 파일명 은 저장된 시간으로 설정하기 위해 ${date}_${time}.mp4 로 저장합니다.

입력 : 별도 설정을 하지 않았습니다.
출력 : 별도 설정을 하지 않았습니다.
