Monitoring
GW플랫폼에서는 운영 환경 앱인 Operation-Routine에 대한 실시간 모니터링과 데이터 분석 환경을 위한 통계 모니터링 기능을 제공합니다. 원하는 형태의 모니터링 화면을 선택하여 구성할 수 있습니다.

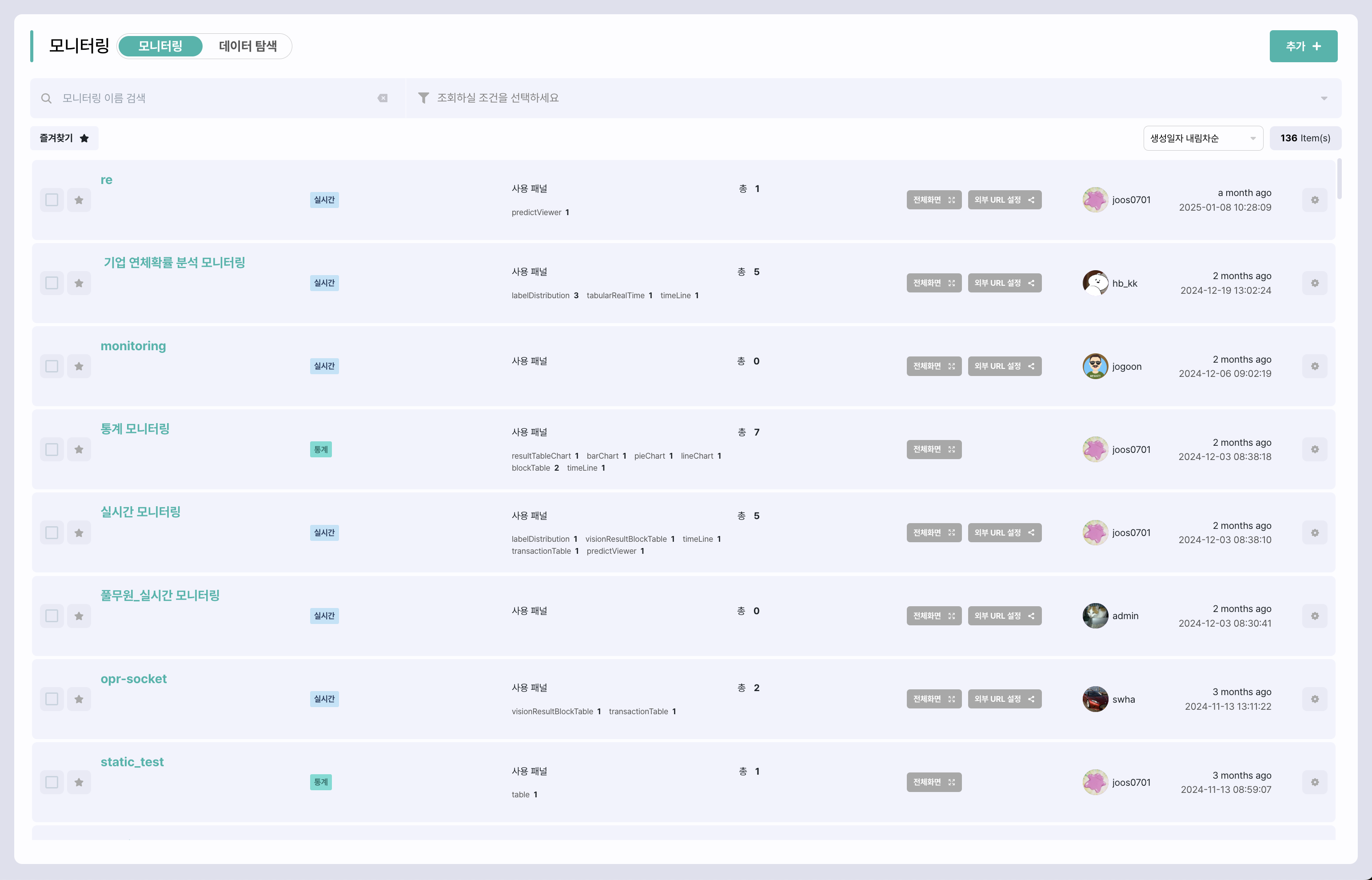

Monitoring List
Menubar > Monitoring
GW플랫폼의 모니터링에서는 Operation Routine에서 서비스 되고 있는 운영 서비스의 실시간/통계 모니터링과 외부 DB를 연결하여 사용하는 검증 모니터링을 제공합니다.

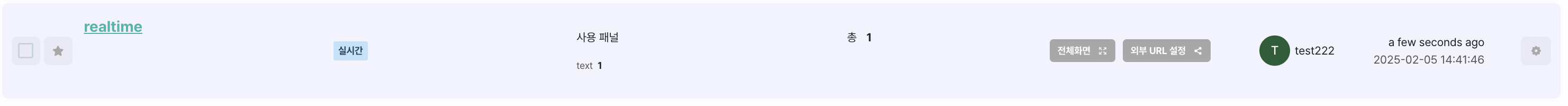

Realtime Monitoring
Operation Routine에서 서비스 되고 있는 운영 서비스의 실시간 모니터링입니다.
| 필드명 | 설명 |
|---|---|
| 모니터링 이름 | 모니터링 이름을 표시합니다. |
| 즐겨찾기 | 즐겨찾기를 등록/해제합니다. |
| 모니터링 유형 | 실시간,통계,검증 유형을 표시합니다 |
| 사용패널 정보 | 사용패널의 종류와 개수 정보를 표시합니다. |
| 전체화면 | 저장된 모니터링화면을 새탭의 전체화면으로 확인합니다. |
| 외부 URL 설정 | 모니터링과 연결할 외부 URL을 설정합니다. |
| 생성자 | 모니터링을 추가한 생성자를 표시합니다. |
| 생성 시간 | 모니터링 생성 일자와 생성 경과 시간을 표시합니다. |
| 설정 | 모니터링 수정, 권한, 삭제하는 설정버튼입니다. |

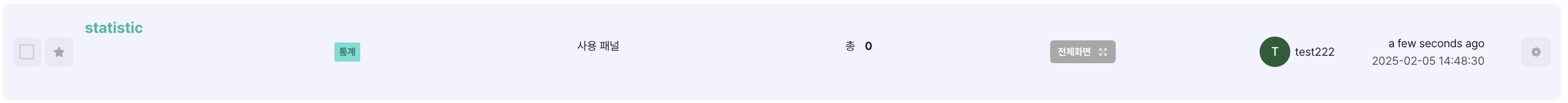

Statistics Monitoring
Operation Routine에서 서비스 되고 있는 운영 서비스의 통계 모니터링입니다.
| 필드명 | 설명 |
|---|---|
| 모니터링 이름 | 모니터링 이름을 표시합니다. |
| 즐겨찾기 | 즐겨찾기를 등록/해제합니다. |
| 모니터링 유형 | 실시간,통계,검증 유형을 표시합니다 |
| 사용패널 정보 | 사용패널의 종류와 개수 정보를 표시합니다. |
| 전체화면 | 저장된 모니터링화면을 새탭의 전체화면으로 확인합니다. |
| 생성자 | 모니터링을 추가한 생성자를 표시합니다. |
| 생성 시간 | 모니터링 생성 일자와 생성 경과 시간을 표시합니다. |
| 설정 | 모니터링 수정, 권한, 삭제하는 설정버튼입니다. |

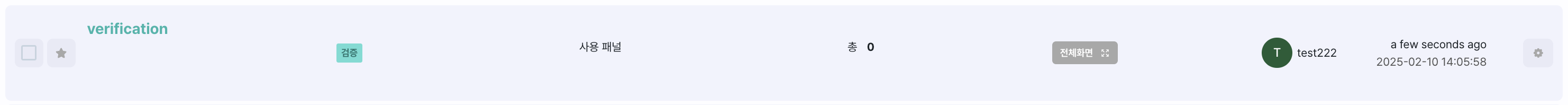

Varification Monitoring
| 필드명 | 설명 |
|---|---|
| 모니터링 이름 | 모니터링 이름을 표시합니다. |
| 즐겨찾기 | 즐겨찾기를 등록/해제합니다. |
| 모니터링 유형 | 실시간,통계,검증 유형을 표시합니다 |
| 사용패널 정보 | 사용패널의 종류와 개수 정보를 표시합니다. |
| 전체화면 | 저장된 모니터링화면을 새탭의 전체화면으로 확인합니다. |
| 생성자 | 모니터링을 추가한 생성자를 표시합니다. |
| 생성 시간 | 모니터링 생성 일자와 생성 경과 시간을 표시합니다. |
| 설정 | 모니터링 수정, 권한, 삭제하는 설정버튼입니다. |
Create Monitoring
세가지 유형의 모니터링을 제공합니다.
| 모니터링 유형 | 설명 |
|---|---|
| 실시간 모니터링 | Operation Routine에서 서비스 되고 있는 운영 서비스의 실시간 모니터링 유형 |
| 통계 모니터링 | Operation Routine에서 서비스 되고 있는 운영 서비스의 DB에 쌓인 통계 데이터 모니터링 유형 |
| 검증 모니터링 | 외부 DB 연결 데이터 검증 모니터링 유형 |

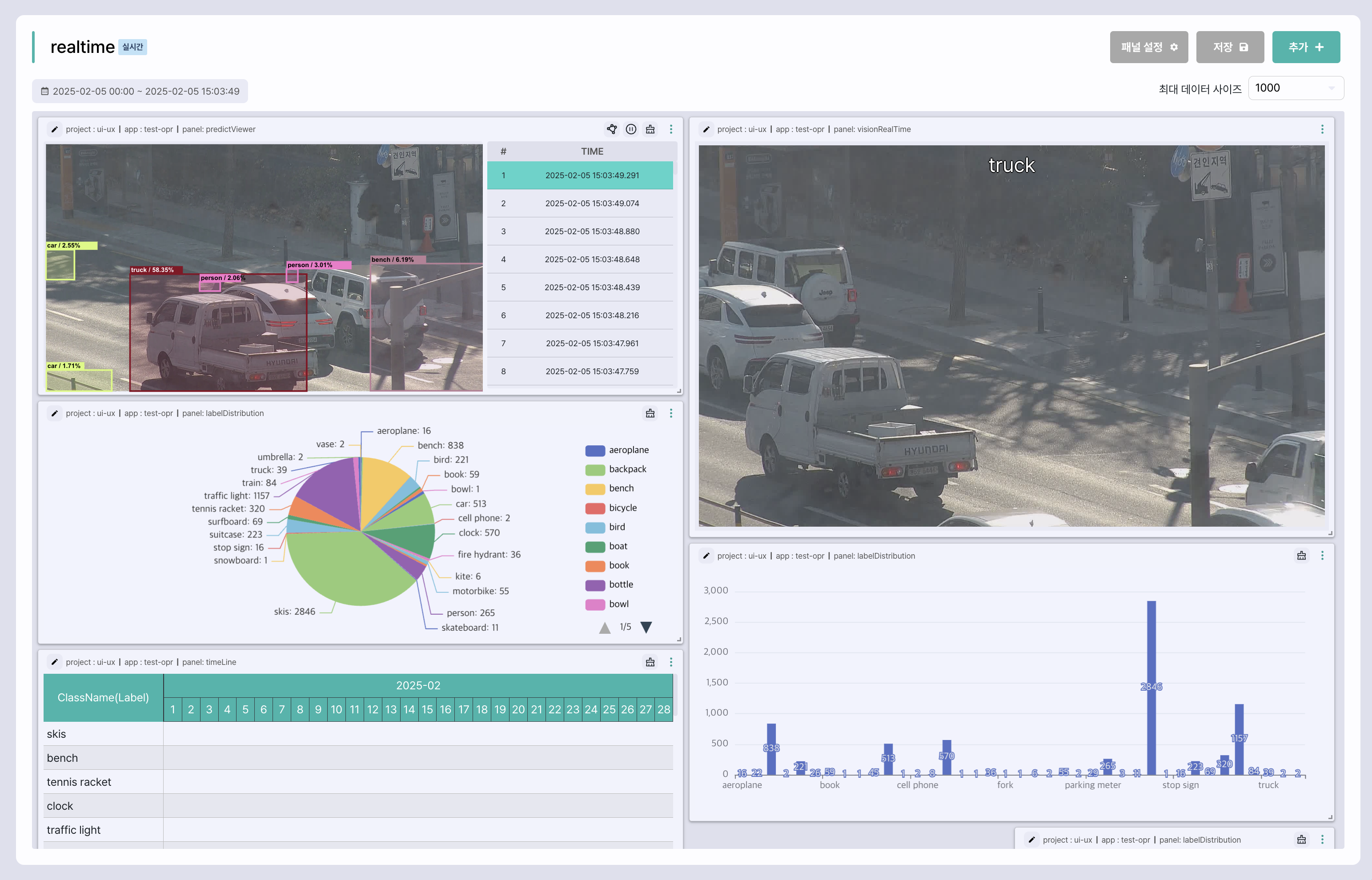

Realtime Monitoring
자정부터 현재시각까지의 데이터를 실시간으로 모니터링합니다. 최대 데이터 사이즈 기본값은 1,000개이며, 모니터링 최적화를 위해 최대 10,000개의 데이터 사이즈로 제한합니다.
| 필드명 | 설명 |
|---|---|
| 모니터링 이름 | 모니터링 이름을 표시합니다. |
| 패널 설정 | 검증패널의 검색 필터를 설정합니다. |
| 저장 | 추가한 패널을 저장합니다. |
| 추가 | 새 패널을 추가합니다. |
| 모니터링 데이터 시간 | 오늘 0시 ~ 현재 |
| 최대 데이터 사이즈 | 1,000~10,000개 최대 데이터 사이즈 제한 |
| 패널 레이아웃 | 위치 및 크기 변경 가능한 패널 레이아웃 |

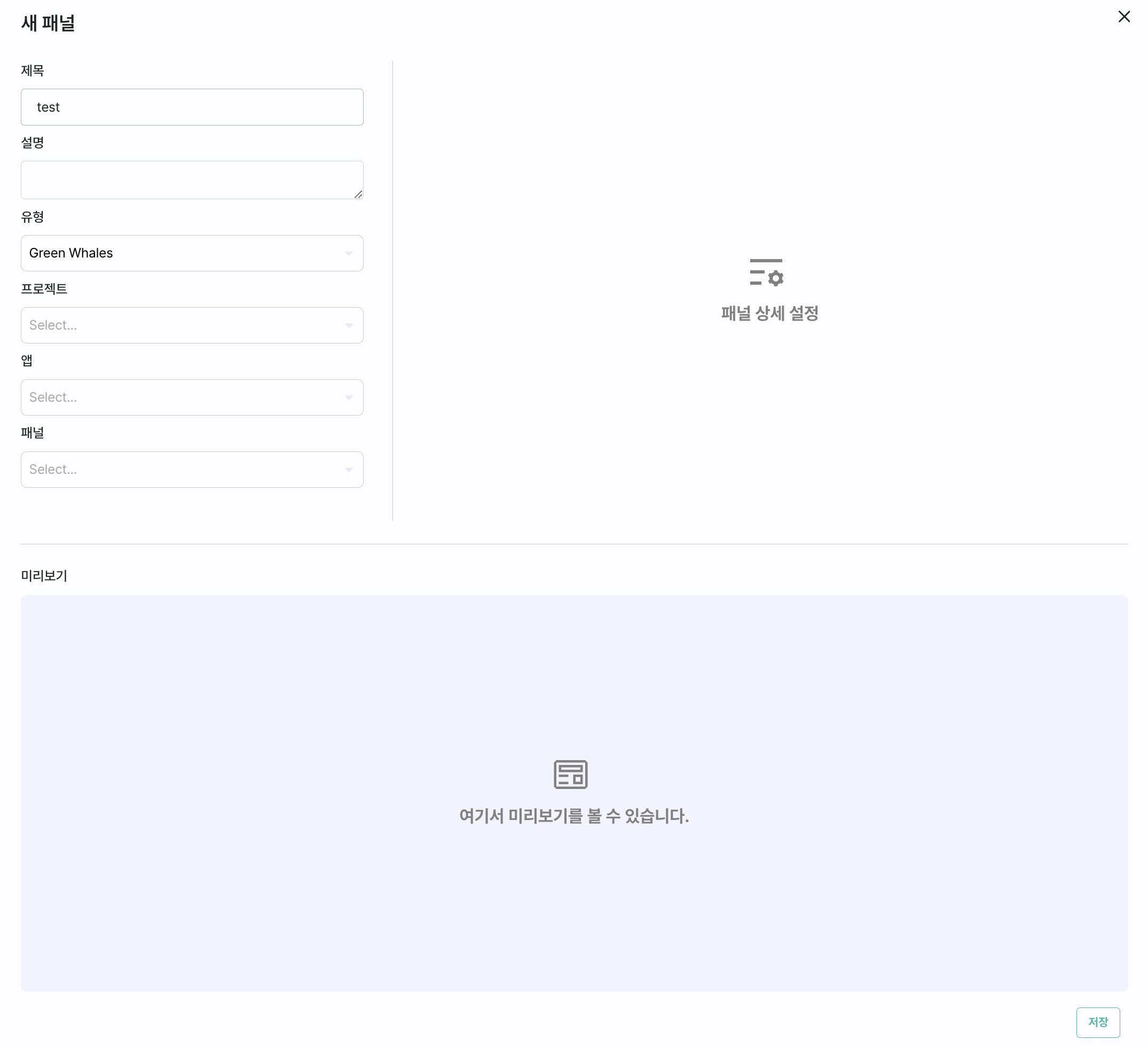

Create Realtime Monitoring Panel
화면 상단의 추가 버튼을 클릭하여 새로운 패널을 생성합니다.
| 필드명 | 설명 |
|---|---|
| 제목 | 패널 제목 |
| 설명 | 패널에 대한 설명 |
| 유형 | 패널 유형 : GREENWHALES, 외부DB |
| 프로젝트 | 내 프로젝트 목록 |
| 앱 | 선택한 프로젝트의 OPR 앱 목록 |
| 패널 | 모니터링할 패널 목록 |
| 패널 상세 설정 | 패널의 세부 설정 |
| 미리보기 | 패널 미리보기 |
Realtime Monitoring Panel

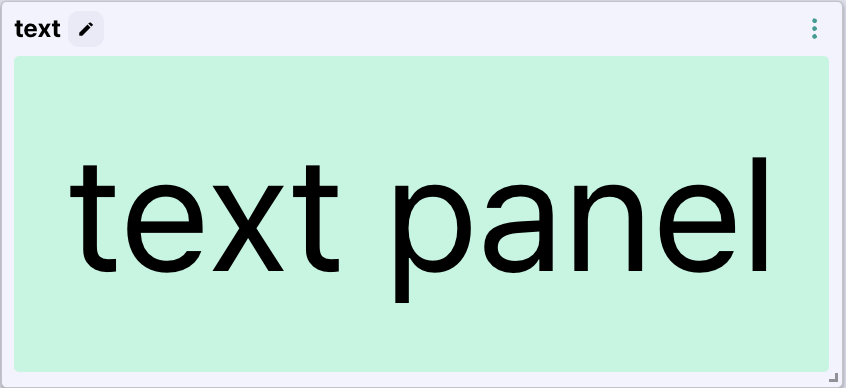

Text 패널
사용자가 지정한 텍스트를 출력하는 패널입니다.
| 필드명 | 설명 |
|---|---|
| 제목 | 사용자 지정 텍스트 |
| 배경 색상 | 텍스트 패널의 배경색 지정 |
| 정렬 | 텍스트 정렬 (Left, Center, Right) |

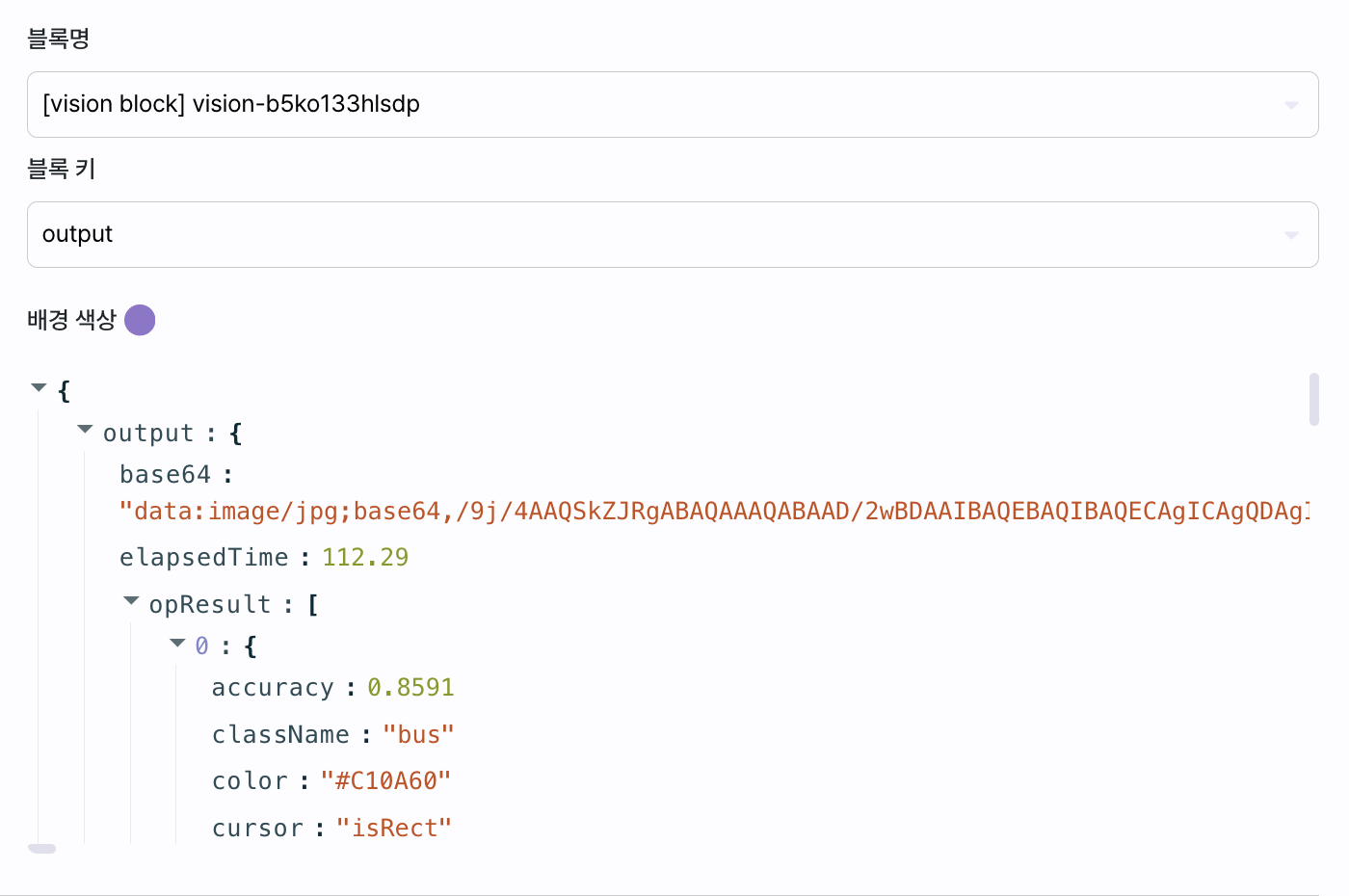

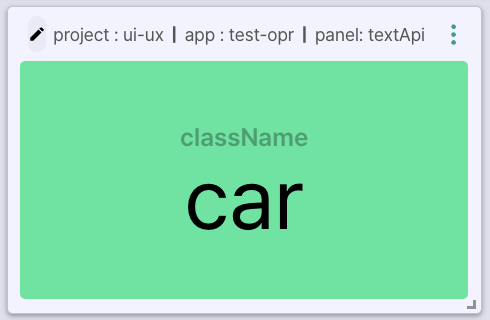

Text-API 패널
블록의 수행 결과 중 특정 키의 값을 출력하는 텍스트 패널입니다. 블록명과 블록키를 선택하면 화면에 표시된 데이터를 클릭하여 선택할 수 있습니다.
| 필드명 | 설명 |
|---|---|
| 블록명 | 블록의 이름 및 아이디 |
| 블록키 | 블록의 처리 결과값 중 패널에 넣을 변수의 키(KEY) |
| 배경 색상 | 텍스트 패널의 배경색 지정 |
Label Distribution 패널
선택한 블록에 대한 Bar, Pie, Line 차트 패널을 제공합니다.

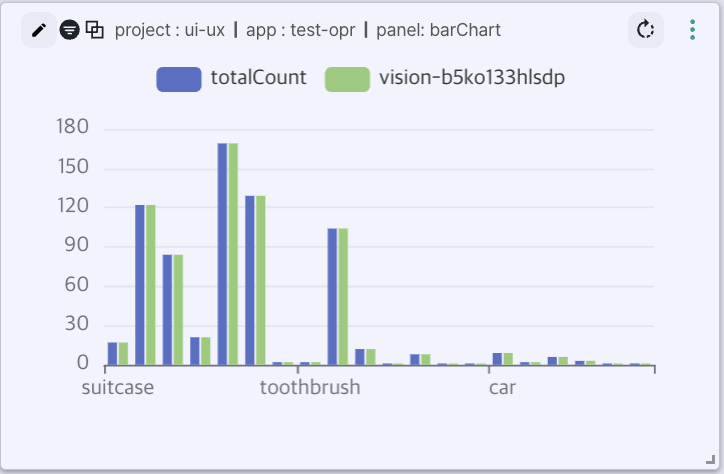

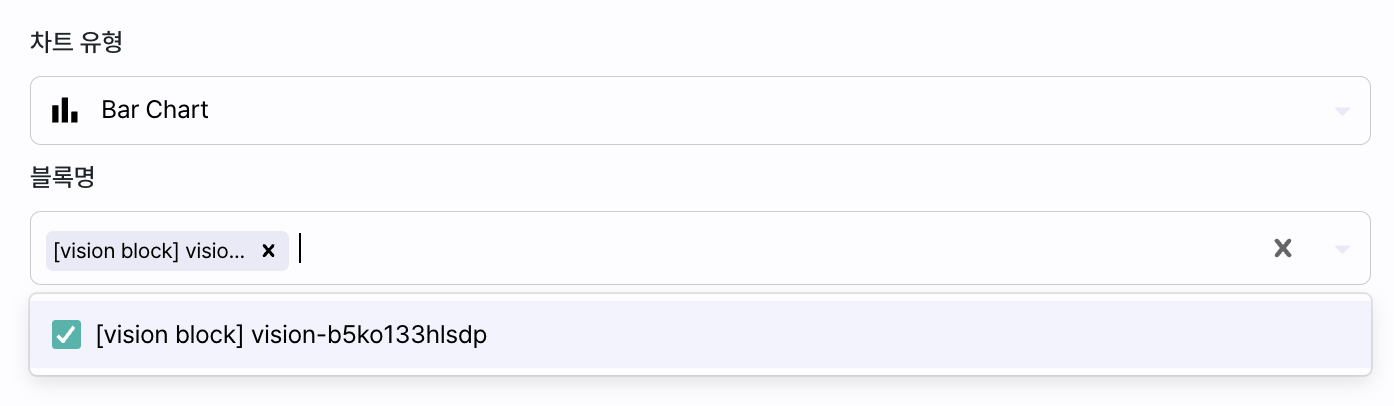

Bar Chart
| 필드명 | 설명 |
|---|---|
| 블록명 | 블록의 이름 및 아이디 |

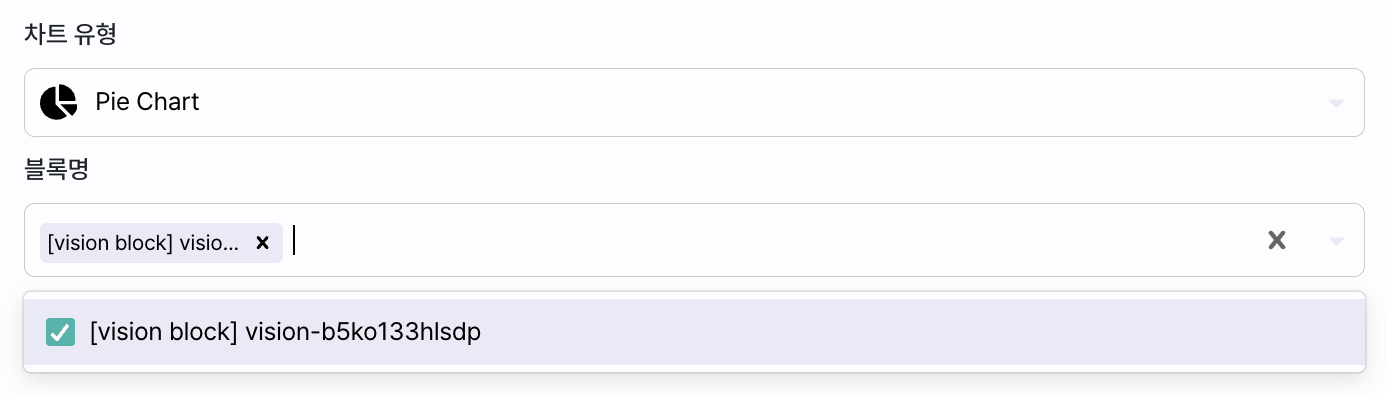

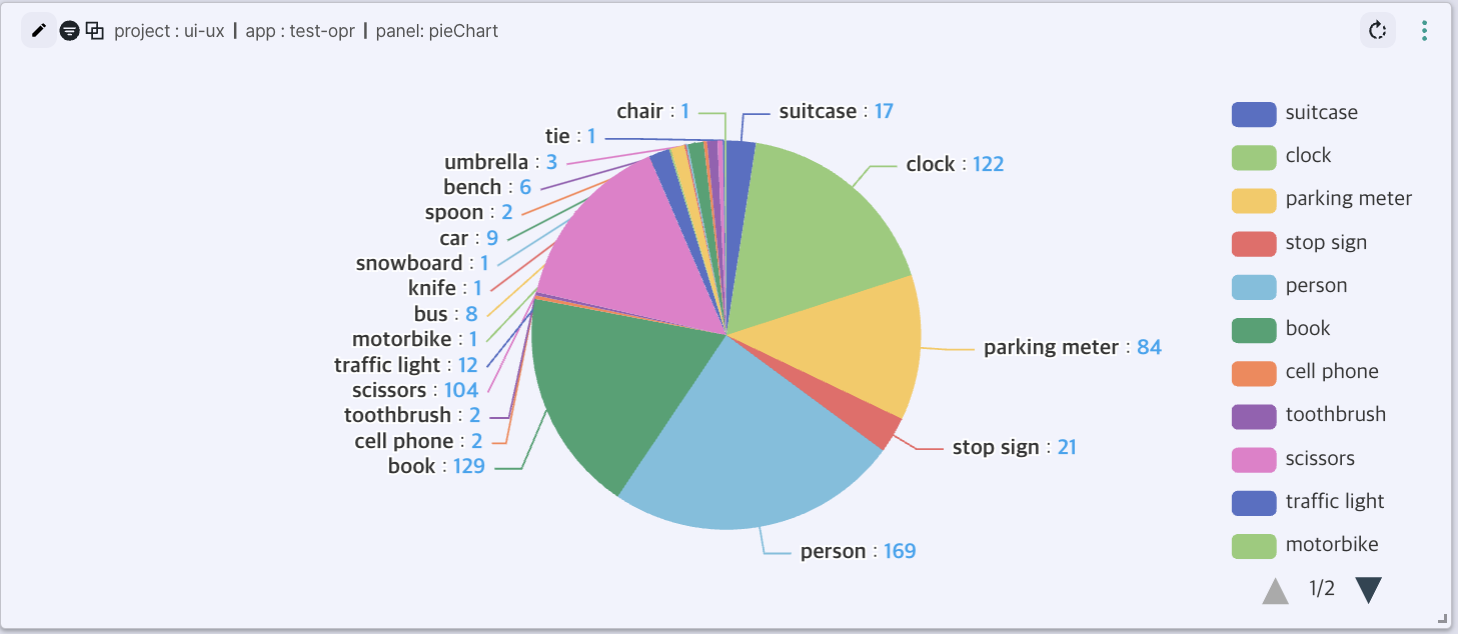

Pie Chart
| 필드명 | 설명 |
|---|---|
| 블록명 | 블록의 이름 및 아이디 |

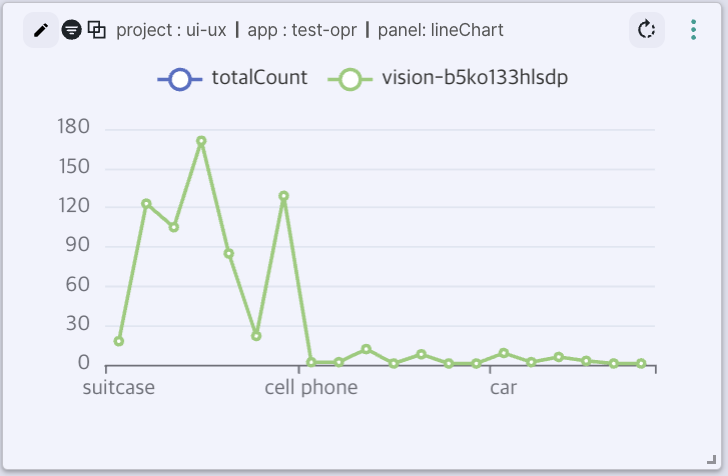

Line Chart (Tabular 블록 전용)
| 필드명 | 설명 |
|---|---|
| 블록명 | 블록의 이름 및 아이디 |
| 컬럼명 | 블록의 결과 컬럼명(숫자 필드만 선택 가능) |

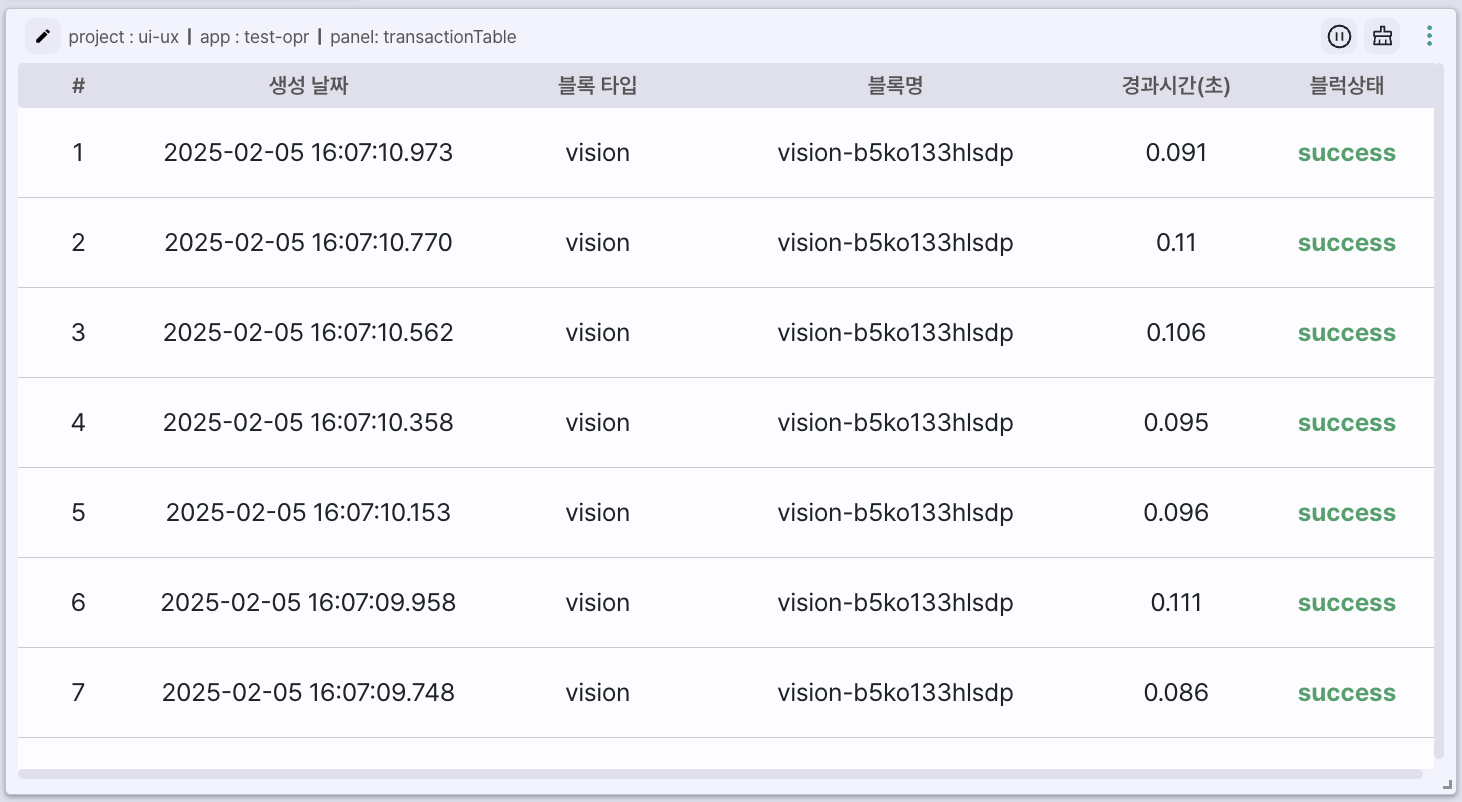

Transaction Table 패널
선택한 블록의 트랜젝션 로그 및 동작 성공/실패 확인 패널입니다.
| 필드명 | 설명 |
|---|---|
| 블록 타입 | 블록 형태 ( total은 전체 블록) |
| 블록명 | 블록의 이름 및 아이디 |
| 필드명 | 설명 |
|---|---|
| 연필 아이콘 | 패널 제목 수정 |
| 블록 아이콘 | Operation-Routine의 블록 데이터 표시 (해당 아이콘이 없는 경우 블록 데이터 아님) |
| project,app,panel | 프로젝트 이름 / 앱 이름 / 패널종류 |
| 정지/재생 아이콘 | 실시간 데이터 결과 받아오기 정지/재생 |
| 빗자루 아이콘 | 데이터 지우기 |
| 액션 아이콘 | 패널 관련 메뉴 |
| 수정 | 패널 정보 수정 |
| 삭제 | 패널 삭제 |

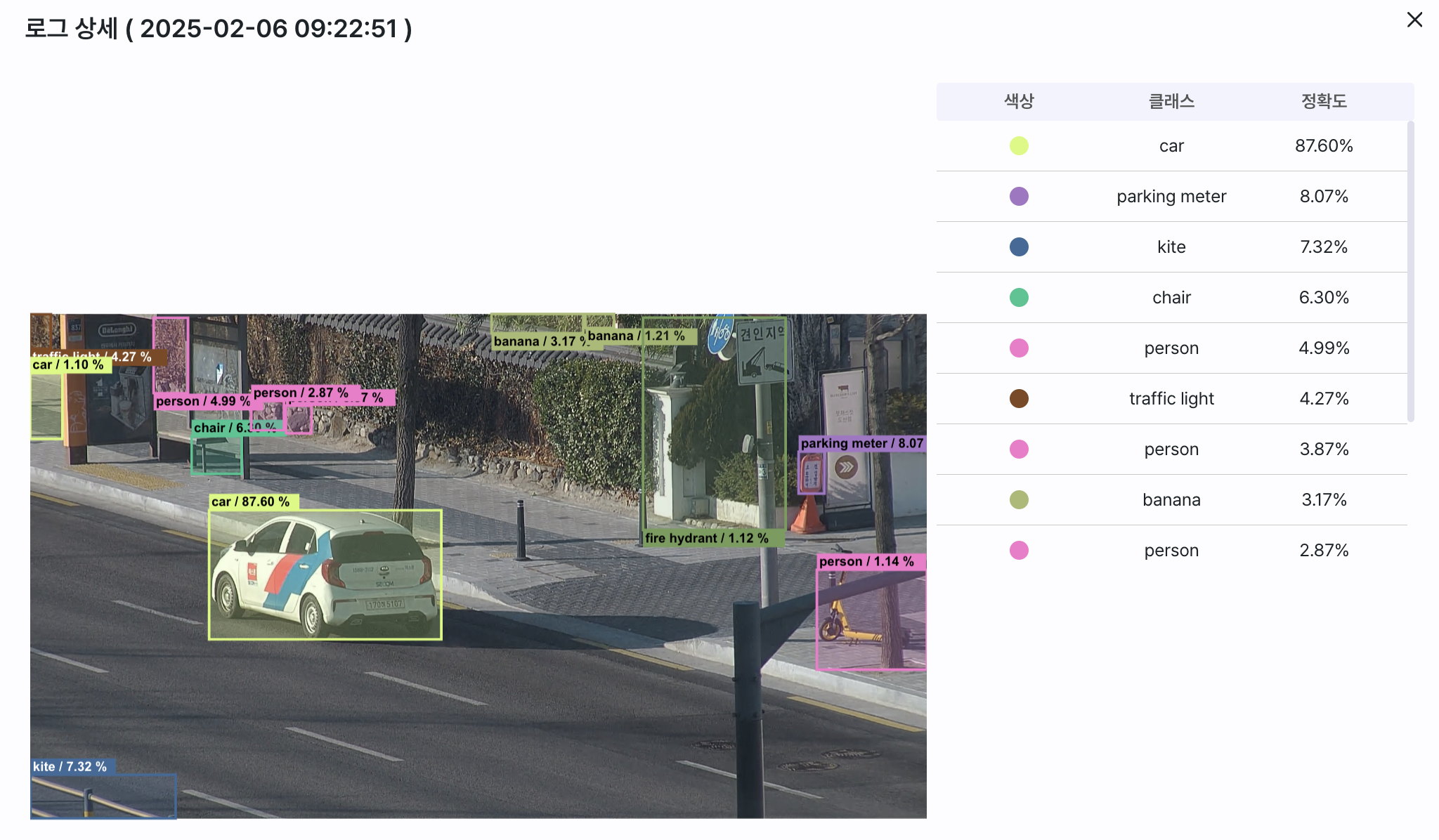

transaction table 행을 클릭하여 로그 상세를 확인합니다.
Vision Result Block Table 패널
Vision블록과 연결되어 있는 Result 블록의 정보와 설정한 condition을 확인하는 패널입니다.
| 필드명 | 설명 |
|---|---|
| 블록 타입 | 블록 형태 ( total은 전체 블록) |
| 블록명 | 블록의 이름 및 아이디 |

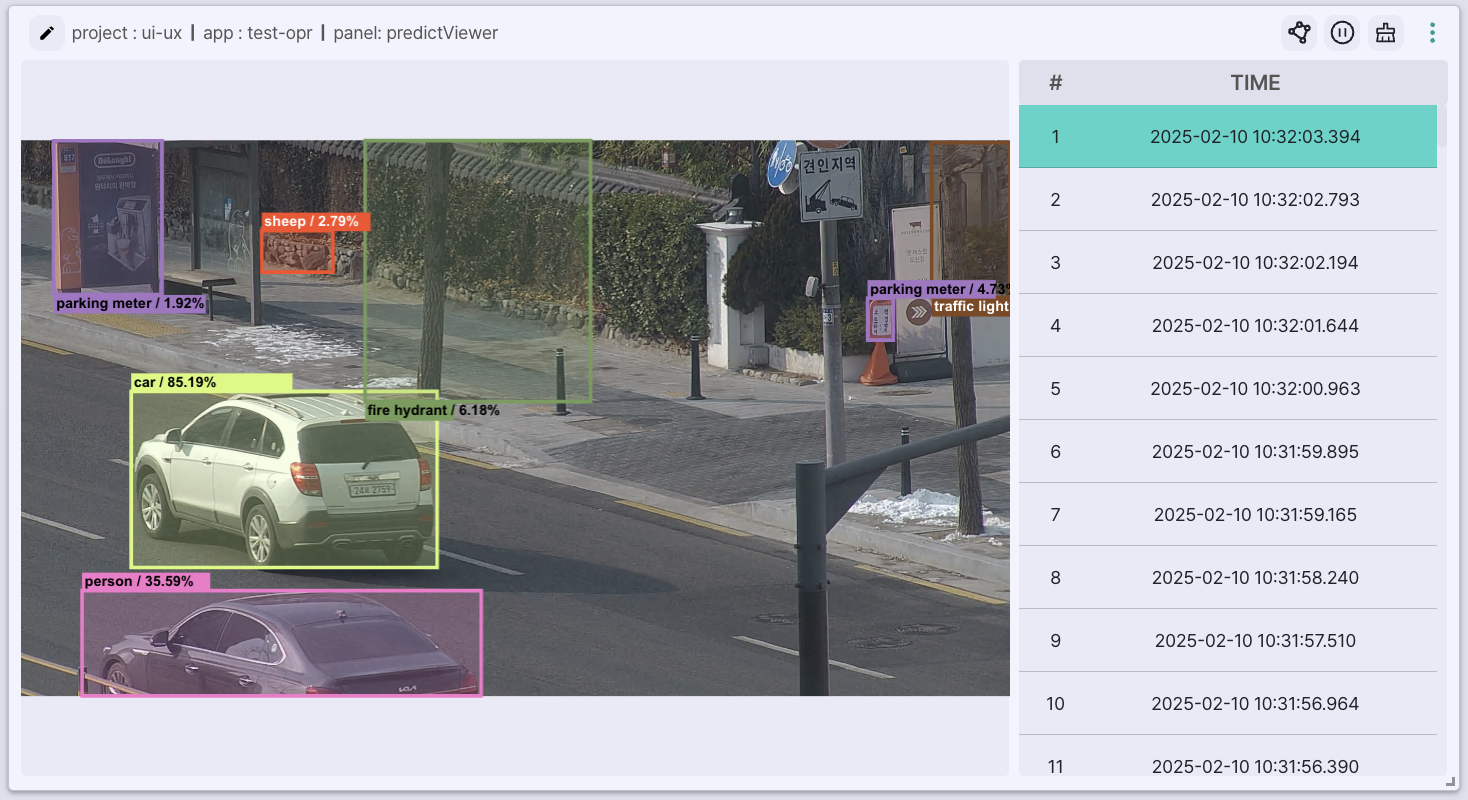

Predict Viewer 패널
Vision 블록의 추론 결과 확인 패널입니다.
| 필드명 | 설명 |
|---|---|
| 블록명 | 블록의 이름 및 아이디 |

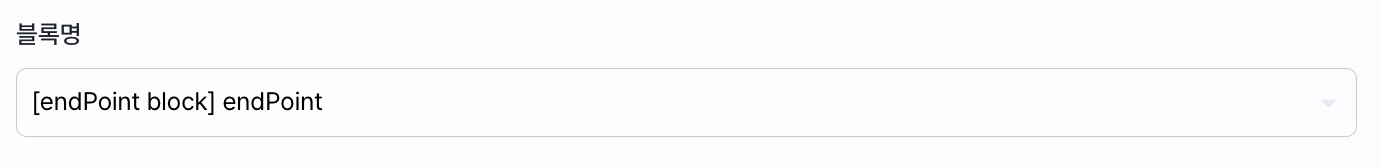

Endpoint Viewer 패널 (base64 data only)
Endpoint 블록으로 Base64의 데이터 이미지를 출력하는 패널입니다.
| 필드명 | 설명 |
|---|---|
| 블록명 | 블록의 이름 및 아이디 |

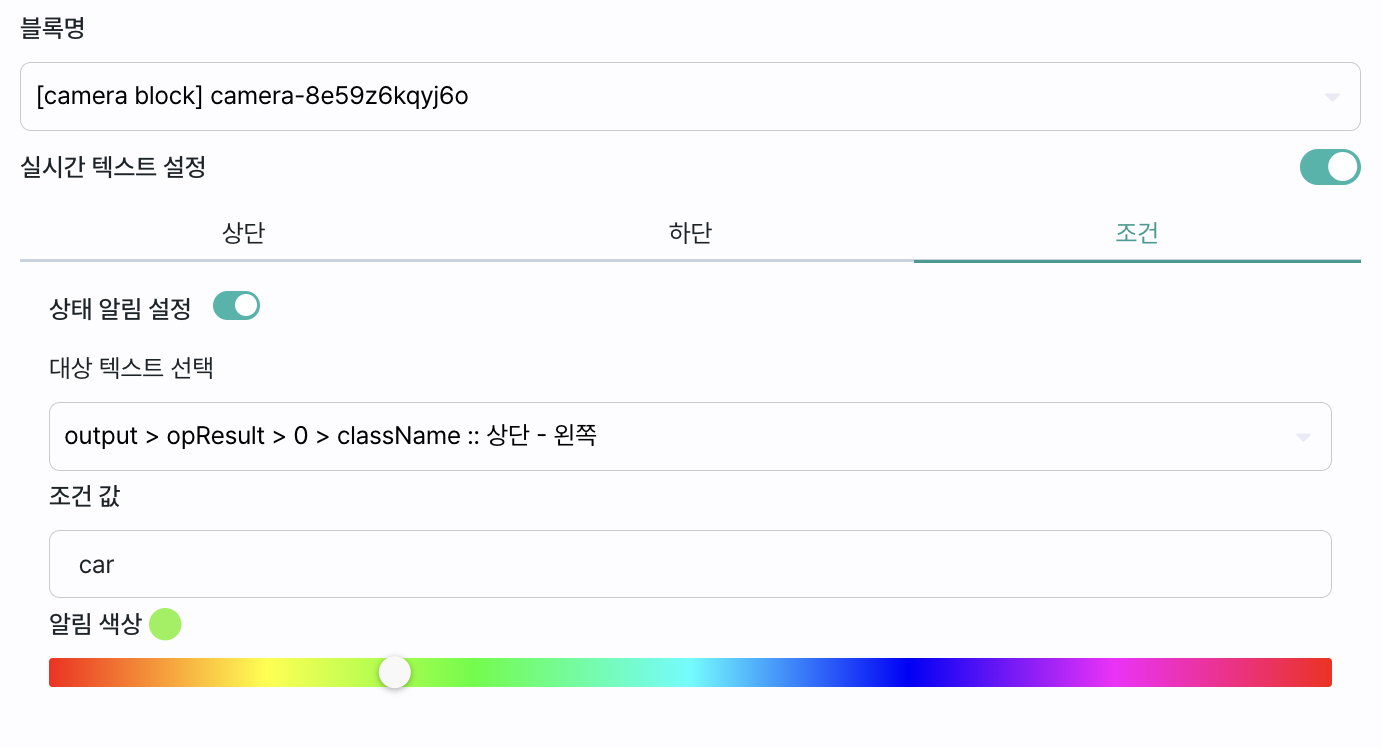

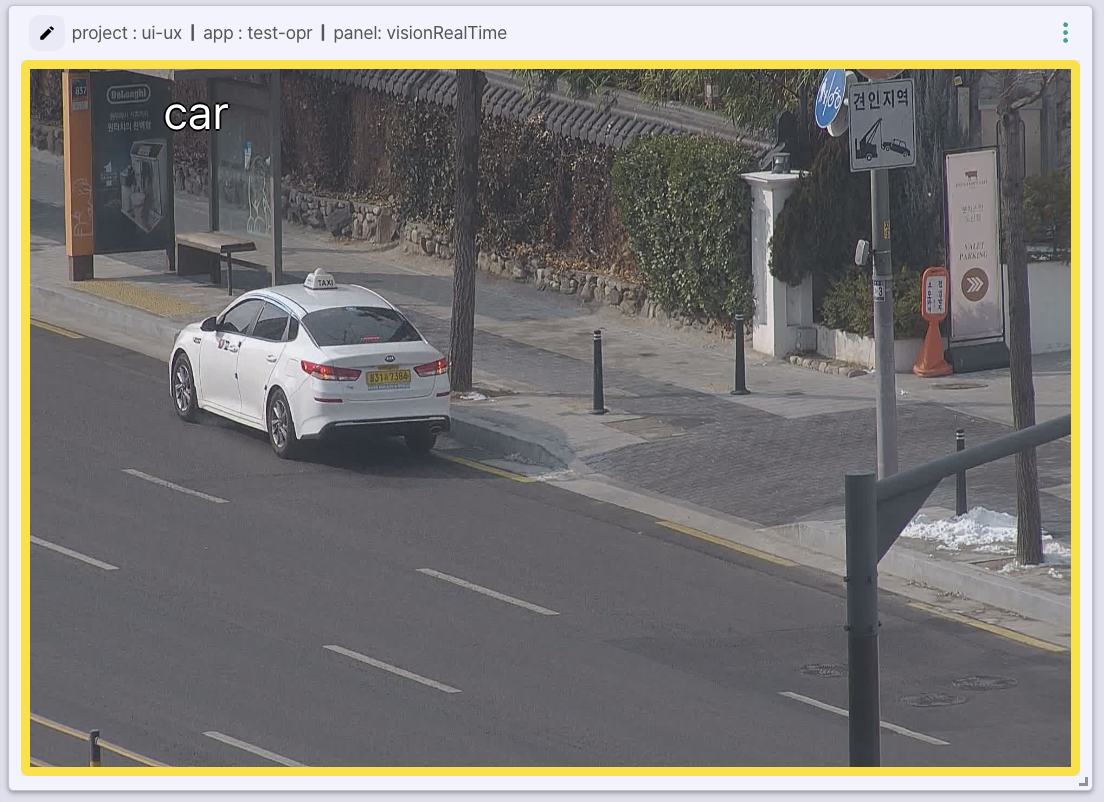

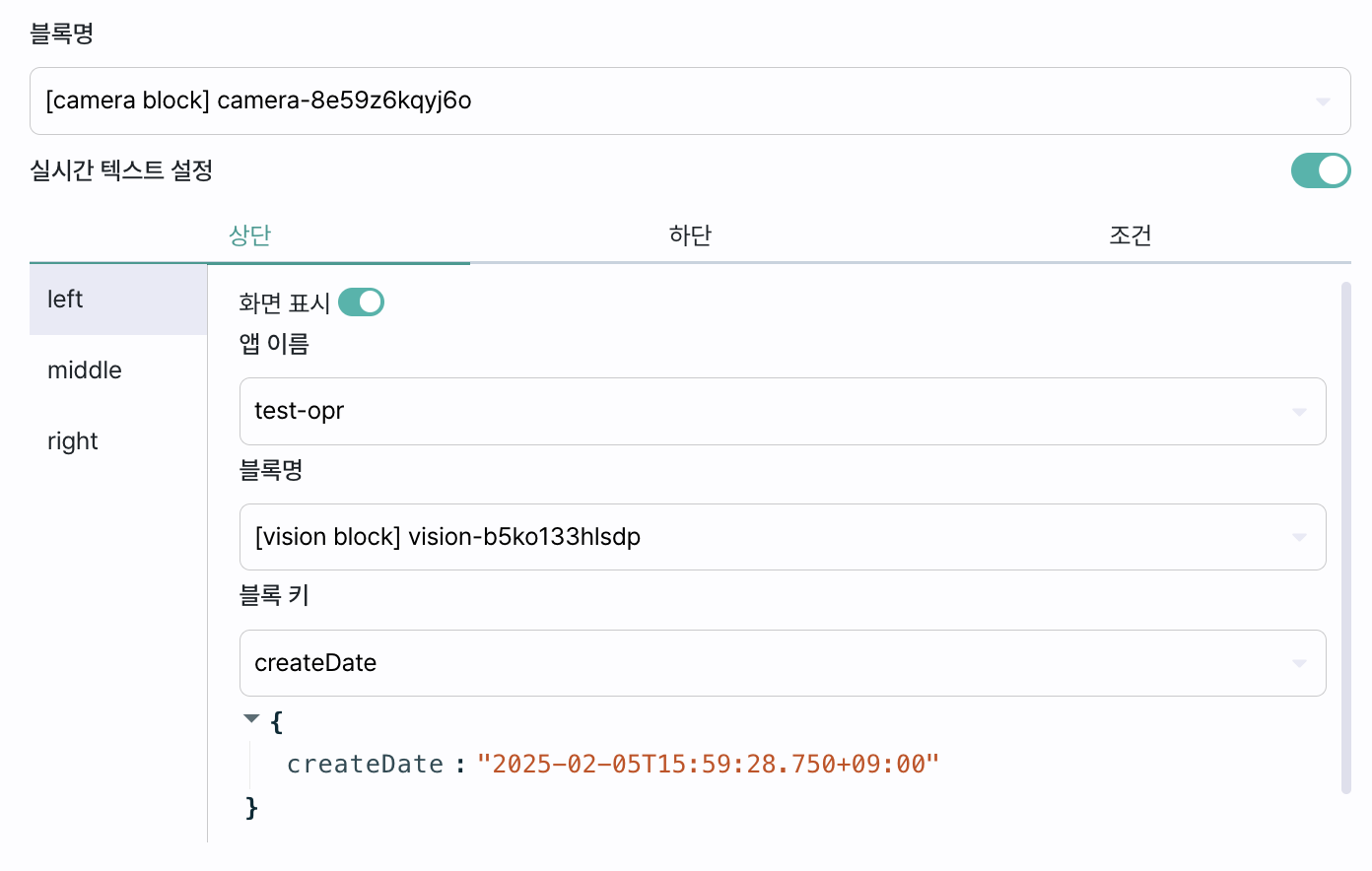

Vision RealTime 패널
Camera 블록의 실시간 화면 출력을 위한 패널입니다.
상태 알림 여부를 설정합니다.
| 필드명 | 설명 |
|---|---|
| 블록명 | 블록의 이름 및 아이디 |
| 실시간 텍스트 설정 | 실시간 텍스트 추가 여부를 설정합니다. |
| 상단,하단 | left, middle, right 위치에 표시할 정보를 설정합니다. 앱이름, 블록명, 블록키 설정 후 표시할 정보 값 클릭 |
| 조건 | 상태 알림 여부를 설정합니다. 화면표시 ON 되어있는 대상 텍스트를 선택하고 표시할 정보 값과 조건 값이 일치하면 색상으로 알림을 표시합니다. |

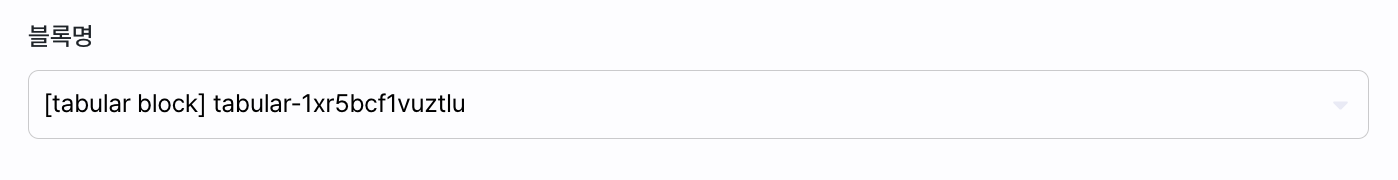

Tabular RealTime 패널
Tabular블록의 실시간 추론 결과를 확인하기 위한 패널입니다.
| 필드명 | 설명 |
|---|---|
| 블록명 | 블록의 이름 및 아이디 |

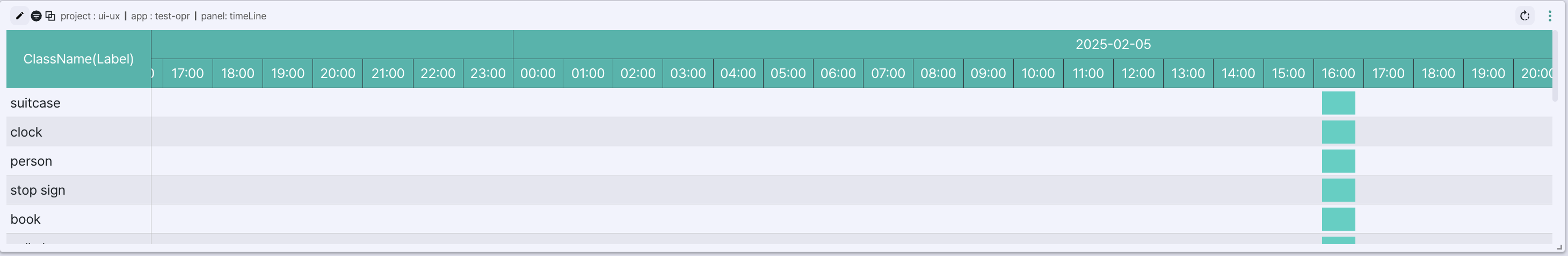

TimeLine 패널
Vision/Tabular블록의 타임라인 패널입니다.
| 필드명 | 설명 |
|---|---|
| 블록명 | 블록의 이름 및 아이디 |

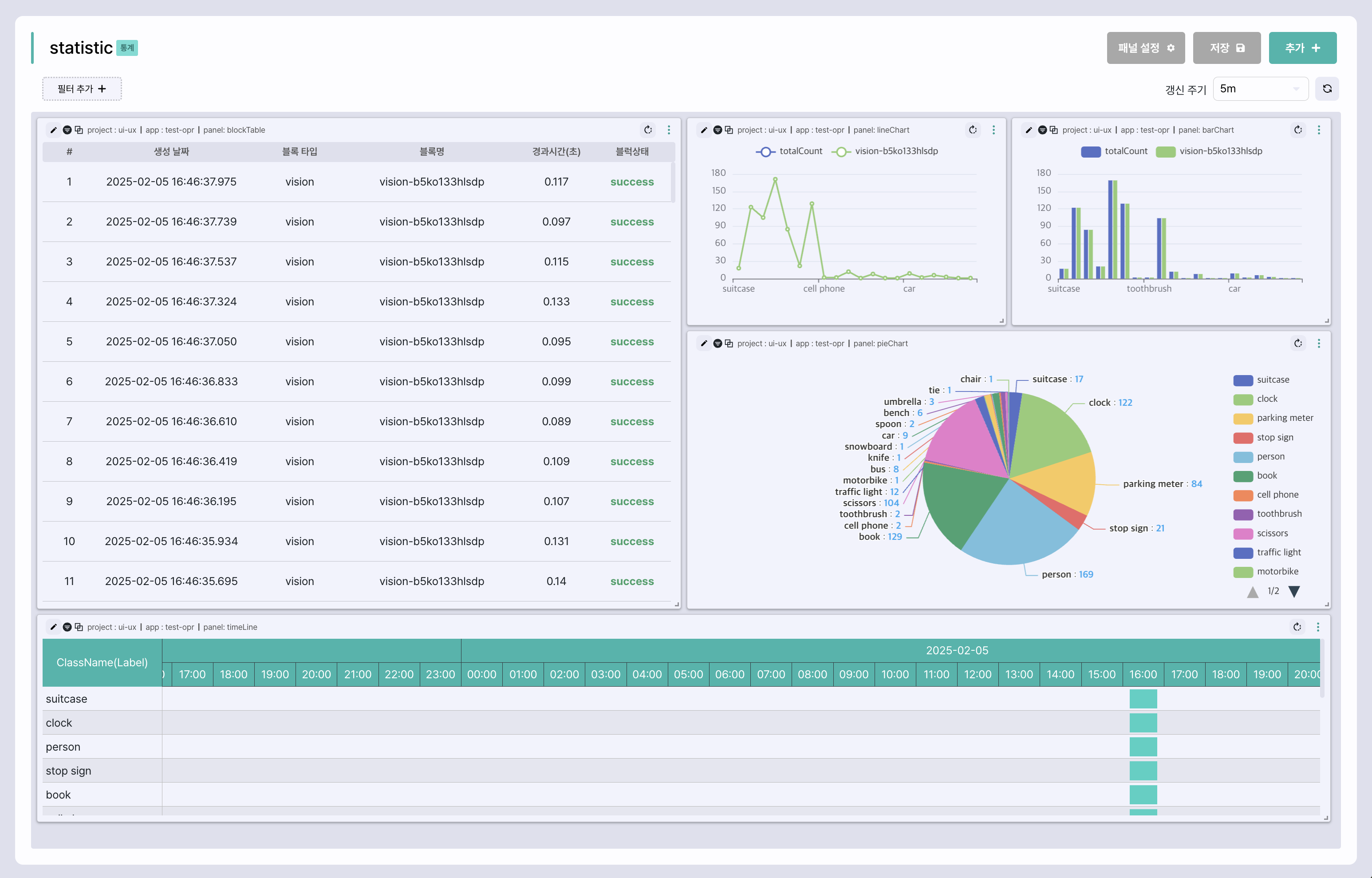

Statistics Monitoring
데이터베이스의 데이터를 바탕으로 통계 데이터를 모니터링할 수 있습니다.
통계 데이터를 갱신하는 주기는 기본 5분이며, 해제하거나 최대 1시간으로
갱신 주기를 변경할 수 있습니다.
| 필드명 | 설명 |
|---|---|
| 모니터링 이름 | 모니터링 이름을 표시합니다. |
| 패널 설정 | 검증패널의 검색 필터를 설정합니다. |
| 저장 | 추가한 패널을 저장합니다. |
| 추가 | 새 패널을 추가합니다. |
| 필터 추가 | 데이터 형식이 'block data'인 패널들의 전체 필터를 설정합니다. |
| 갱신 주기 | 패널의 갱신 주기를 설정합니다. 기본 주기: 5분 |
| 패널 레이아웃 | 위치 및 크기 변경 가능한 패널 레이아웃 |

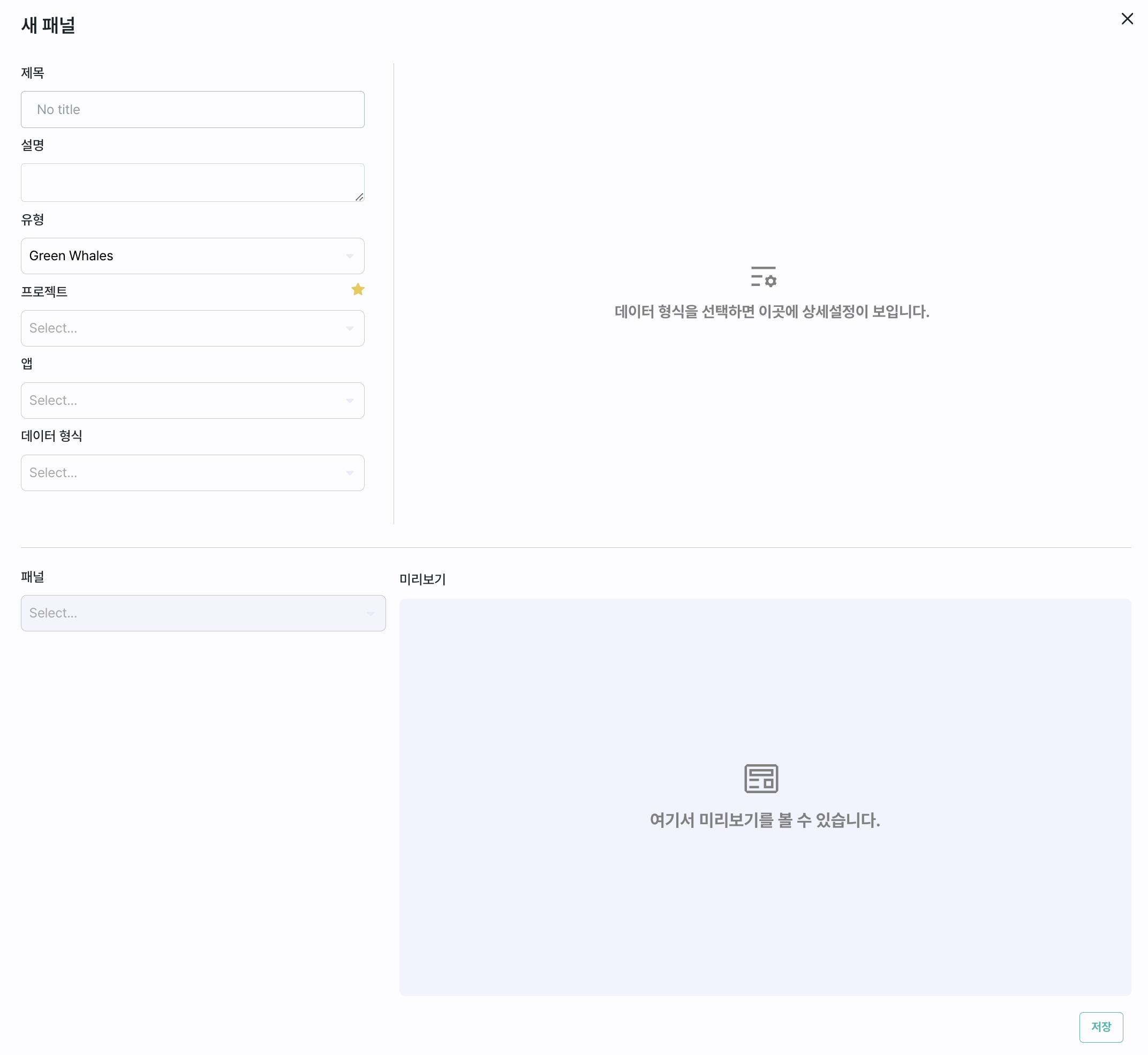

Create Statistics Monitoring Panel - Green Whales type
화면 상단의 추가 버튼을 클릭하여 Green Whalse 유형의 새로운 패널을 생성합니다.
| 필드명 | 설명 |
|---|---|
| 제목 | 패널 제목 |
| 별 아이콘 | 데이터 탐색 즐겨찾기 리스트(8.5 Data Search 참고) |
| 설명 | 패널 설명 |
| 유형 | Green Whales , 외부 DB |
| 프로젝트 | 내 프로젝트 목록 |
| 앱 | 선택한 프로젝트의 앱 목록 |
| 데이터 형식 | Raw, Block, Custom data 선택 |
| 패널 상세 설정 | 패널의 세부 설정 |
| 패널 | 패널 종류 선택 |
| 미리보기 | 패널의 미리보기 (패널 상세 설정이 완료된 후 [실행] 버튼을 눌러 미리보기) |
데이터 형식 1.Raw Data
Statistic Panel에서 Raw data는 GW플랫폼에서 사용하는 DBMS에 Operation-Routine 앱의 데이터를 조회하는 기능을 제공합니다. 패널 상세 설정에서 Basic, Grouping, Query등의 옵션을 사용할 수 있습니다.
Basic
Operation-Routine 앱의 앱 전체의 로그 데이터를 조회합니다. 필터 기능과 케이스 기능을 통하여 필요로 하는 데이터만 조회할 수 있습니다.

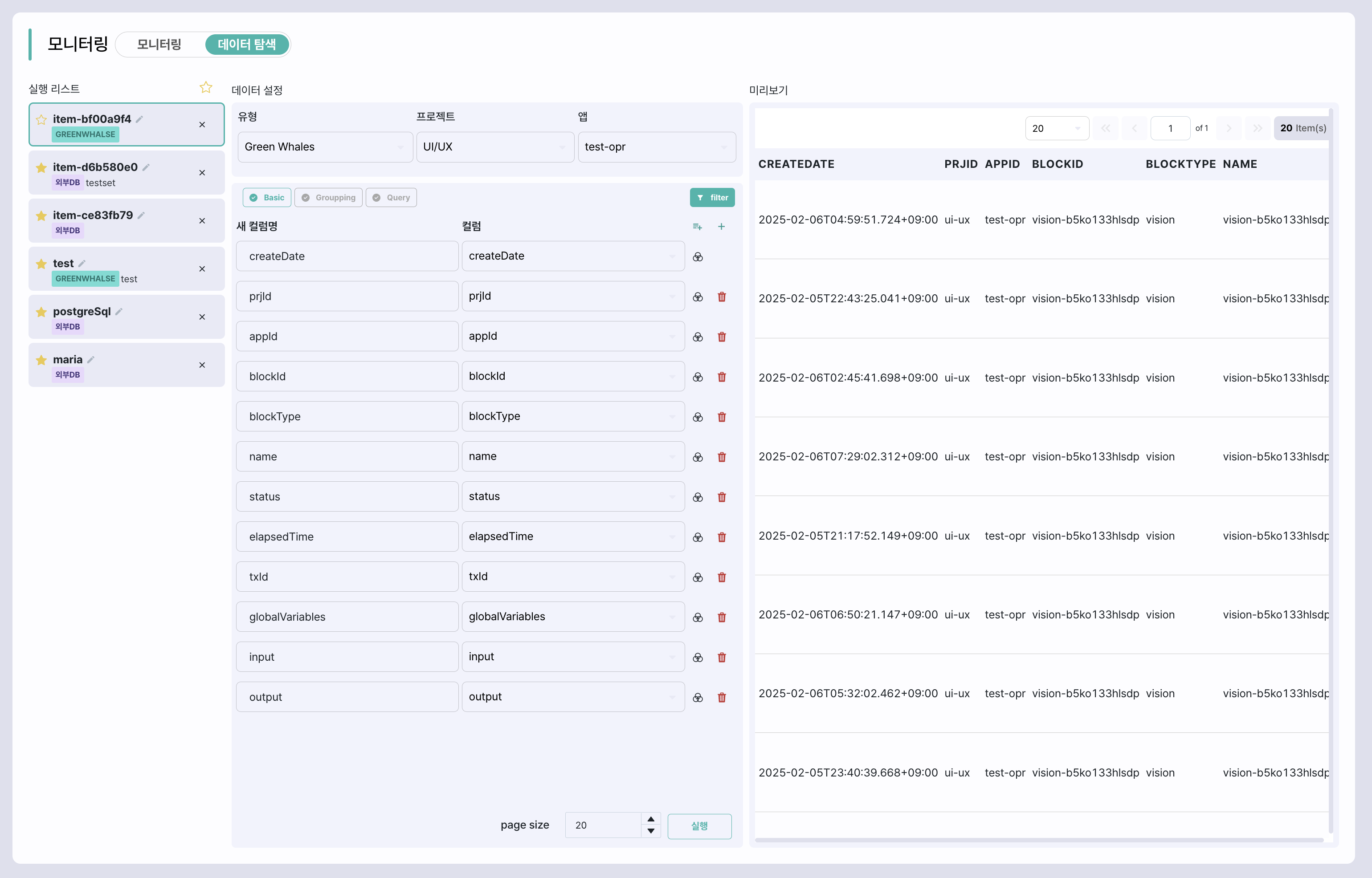

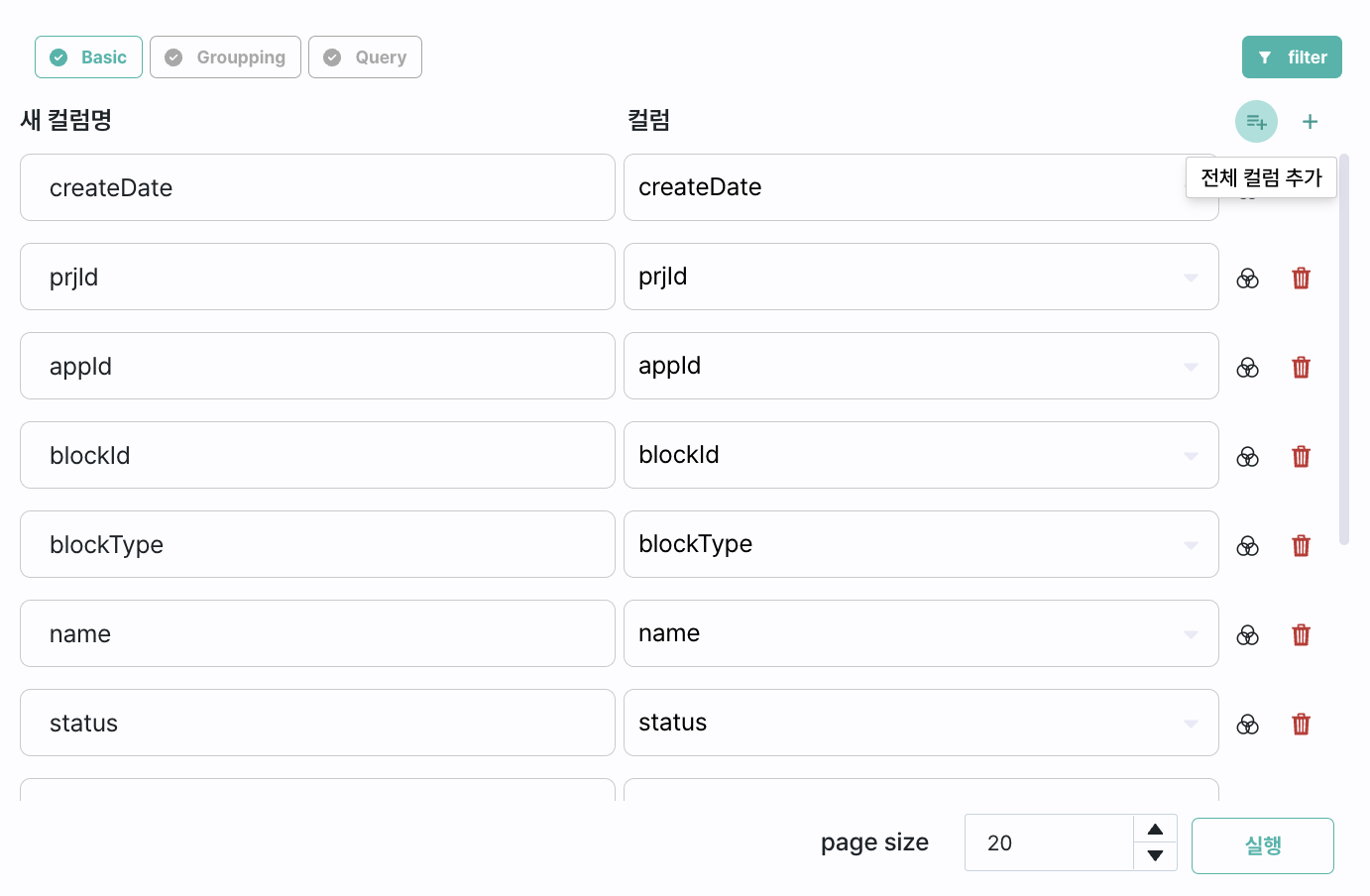

전체 컬럼 추가
화면 상단의 [전체 컬럼 추가] 버튼을 눌러 앱에 포함된 로그의 모든 컬럼을 등록합니다. 컬럼의 삭제 시에는 해당 컬럼의 [삭제] 버튼을 클릭하여 조회할 컬럼을 삭제합니다.
| 필드명 | 설명 |
|---|---|
| 새 컬럼명 | 데이터 조회시에 변경할 컬럼명 ( 기본적으로 컬럼명과 동일 ) |
| 컬럼 | 조회할 컬럼명 |
| 케이스(아이콘) | CASE문 조건 설정 |
| 삭제(아이콘) | 컬럼 삭제 |

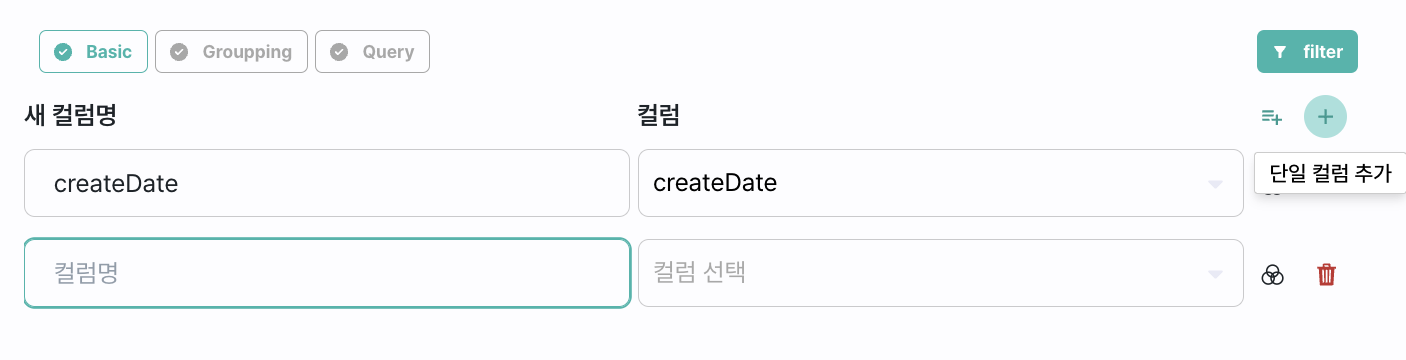

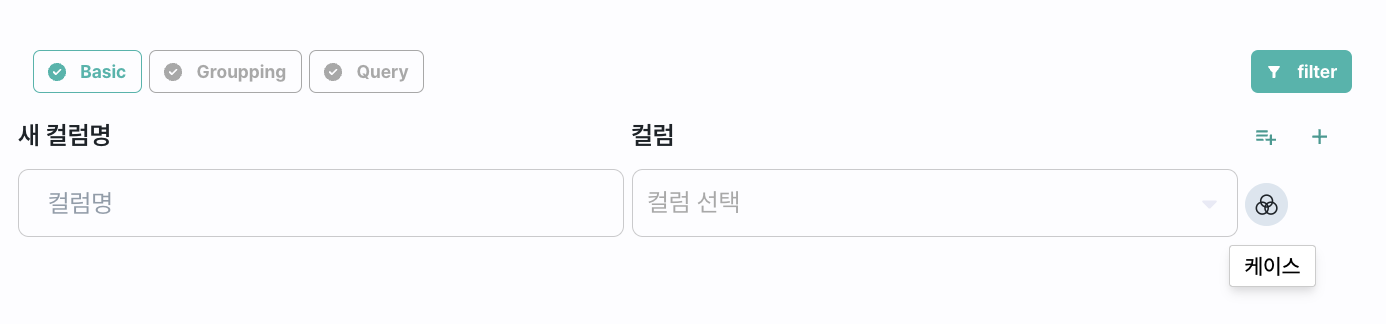

단일 컬럼 추가
화면 상단의 [단일 컬럼 추가] 버튼을 눌러 새로운 컬럼을 등록합니다. 컬럼의 삭제 시에는 해당 컬럼의 [삭제] 버튼을 클릭하여 조회할 컬럼을 삭제합니다.
| 필드명 | 설명 |
|---|---|
| 새 컬럼명 | 데이터 조회시에 변경할 컬럼명 ( 기본적으로 컬럼명과 동일 ) |
| 컬럼 | 조회할 컬럼명 |
| 케이스(아이콘) | CASE문 조건 설정 |
| 삭제(아이콘) | 컬럼 삭제 |

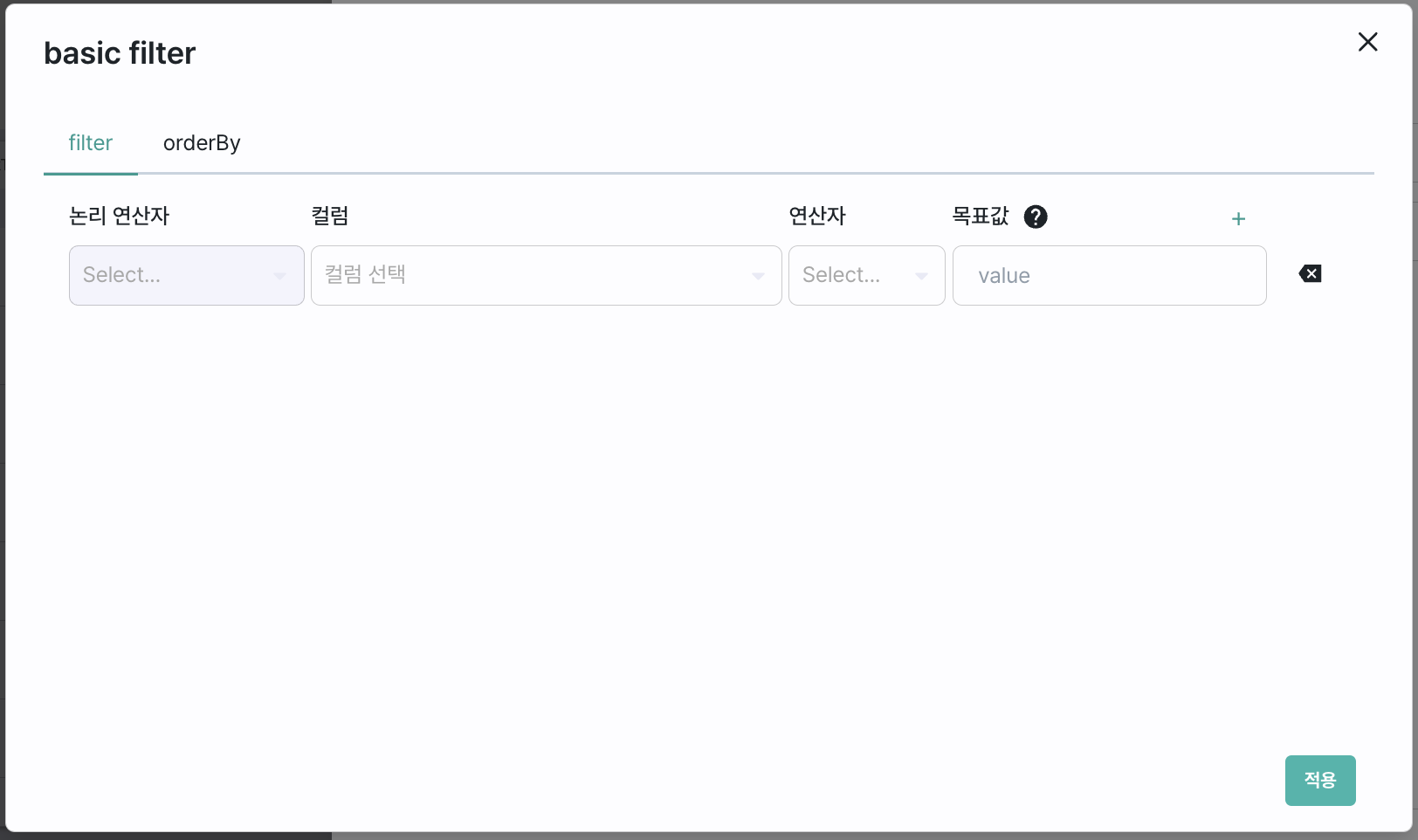

Basic Filter
Raw data에서 filter는 Operation-Routine 앱의 데이터 조회 시 조건 및 정렬에 대한 설정을 지원합니다. 화면에서 [filter] 버튼을 클릭하여 설정합니다. 설정이 완료되면 저장을 눌러 설정을 완료합니다.
Filter
Operation-Routine 앱의 데이터 조회시 의 조건으로 Query의 where 조건과 동일합니다. 목록 상단의 [추가] 버튼을 클릭하여 새로운 필터를 등록하거나 등록된 필터의 오른쪽 [삭제] 버튼을 클릭하여 필터를 삭제합니다.
| 필드명 | 설명 |
|---|---|
| 논리연산자 | 필터의 논리 연산을 선택합니다. ( AND, OR, NOT ) |
| 컬럼 | 조건을 등록할 컬럼 |
| 연산자 | 컬럼값과 목표값과의 비교연산 ( =, !=, >=, <=, >, < ) |
| 목표값 | 비교하려는 목표값 |
| 삭제 아이콘 | 조건 삭제 |
Raw data의 모든 데이터 조회는 type 컬럼에 "BLOCKLOG" 필터가 필수적으로 포함됩니다.
사용자에 의해 추가된 필터의 경우 논리 연산자에 의해 순차적으로
추가됩니다.
ex) where type="BLOCKLOG" AND 사용자컬럼1 > 사용자목표값1 OR
사용자컬럼2 > 사용자목표값2
[시스템필수----]
[사용자지정------------------]
[사용자지정----------------]
목표값에서 문자열을 입력하는 경우 문자열의 경우 " ", 컬럼의 경우 ` `로 표현합니다.
OrderBy
Operation-Routine 앱의 데이터 조회시 정렬 기준을 설정합니다. 목록 상단의 [추가] 버튼을 클릭하여 새로운 정렬 조건을 등록하거나 등록된 조건의 오른쪽 [삭제] 버튼을 클릭하여 조건을 삭제합니다.
| 필드명 | 설명 |
|---|---|
| 컬럼 | 조건을 등록할 컬럼 |
| 정렬순서 | 데이터 정렬 순서 (오름차순, 내림차순) |
| 삭제 아이콘 | 조건 삭제 |

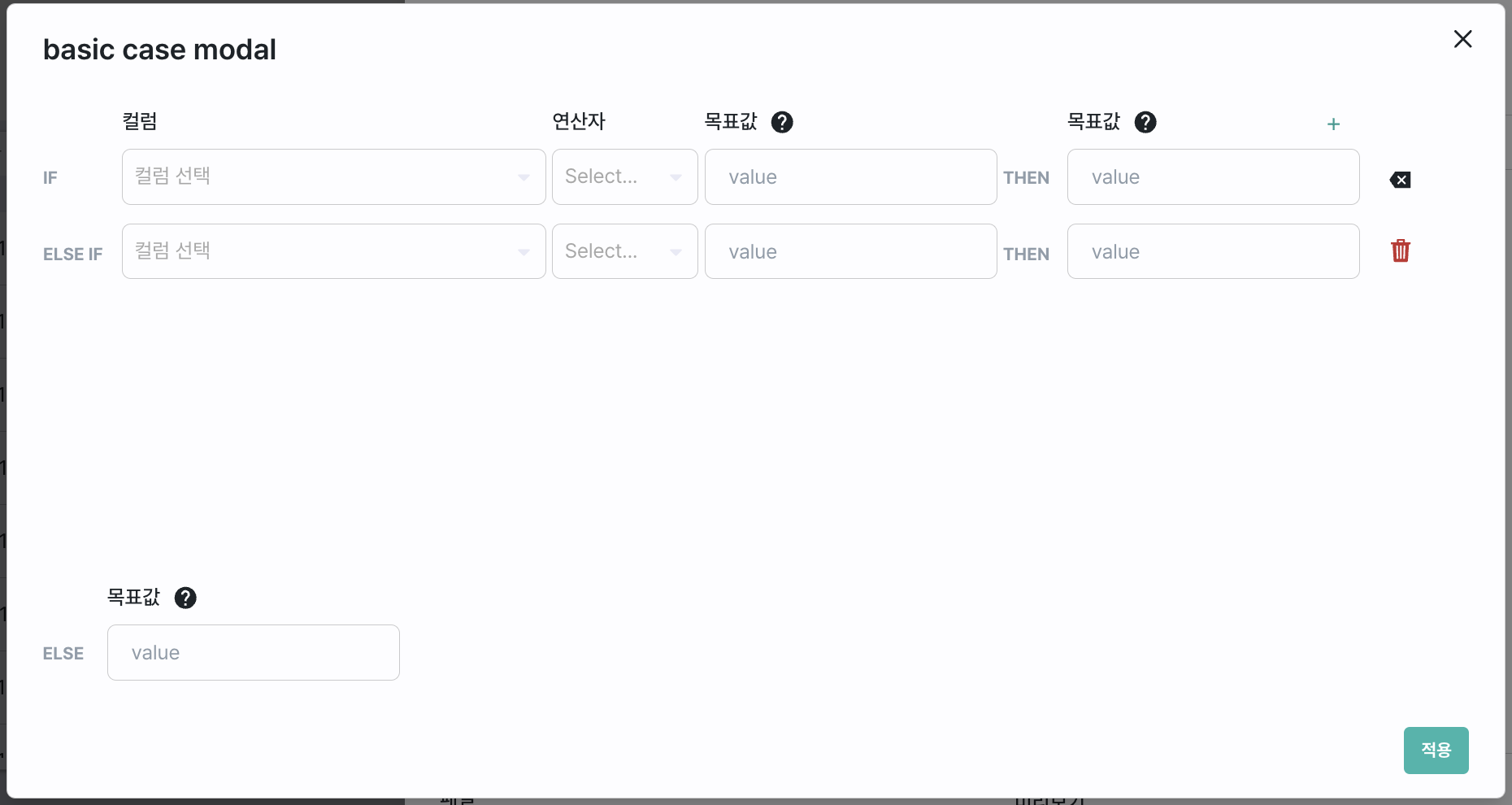

Case
Raw data에서 Case에서는 데이터 조회 시의 케이스 조건에 대한 설정을 지원합니다. 컬럼 목록 오른쪽에서 [케이스] 버튼을 클릭하여 설정합니다. 설정이 완료되면 저장을 눌러 설정을 저장합니다.
케이스 설정 화면에서 IF, ELSE IF, ELSE 조건을 설정합니다.
| 필드명 | 설명 |
|---|---|
| 추가 아이콘 | ELSE IF 케이스를 추가합니다. |
| 컬럼 | 조건을 등록할 컬럼 |
| 연산자 | 컬럼값과 목표값과의 비교 연산 ( =, !=, >=, <=, >, < ) |
| IF 조건 목표값 | 비교하려는 목표값 |
| IF 결과 목표값 | 결과로 출력하려는 목표값 |
| ELSE IF 조건 목표값 | 비교하려는 목표값 |
| ELSE IF결과 목표값 | 결과로 출력하려는 목표값 |
| ELSE 결과 목표값 | 결과로 출력하려는 목표값 |
| 삭제 아이콘 | 조건 삭제 |
목표값에서 문자열을 입력하는 경우 문자열의 경우 " ", 컬럼의 경우 ` `로 표현합니다.
Groupping
Operation-Routine앱 전체의 로그를 Global Variables 로 등록된 키로 그룹핑하여 데이터를 조회합니다. 필터 기능과 케이스 기능을 통하여 필요로 하는 데이터만 조회할 수 있습니다.

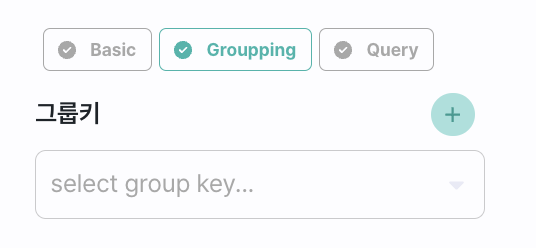

그룹키 추가
그룹키는 연결된 Operation-Routine앱의 Global Variables에 등록된 변수를 선택합니다. 상단의 [추가] 버튼으로 키를 추가합니다.
- 그룹키 : 연결된 Operation-Routine 앱의 Global Variables 변수

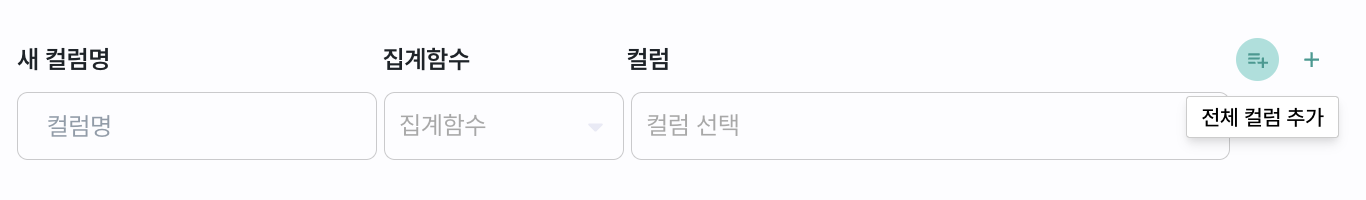

전체 컬럼 추가
화면 상단의 [전체 컬럼 추가] 버튼을 눌러 앱에 포함된 로그의 모든 컬럼을 등록합니다. 컬럼의 삭제 시에는 해당 컬럼의 [삭제] 버튼을 클릭하여 조회할 컬럼을 삭제합니다.
| 필드명 | 설명 |
|---|---|
| 새 컬럼명 | 데이터 조회 시 변경할 컬럼명 ( 기본적으로 컬럼명과 동일) |
| 집계함수 | 그룹핑된 데이터를 처리할 함수 |
| Count | 개수 |
| Sum | 합계 |
| Min | 최소값 |
| Max | 최대값 |
| Avg | 평균값 |
| 컬럼 | 조회할 컬럼명 |
| 케이스(아이콘) | CASE문 조건 설정 |
| 삭제(아이콘) | 컬럼 삭제 |

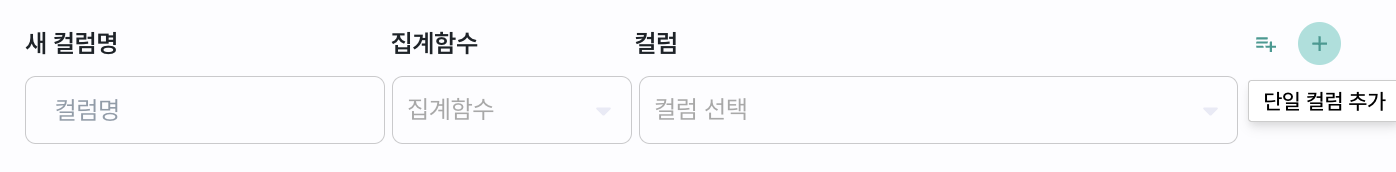

단일 컬럼 추가
화면 상단의 [단일 컬럼 추가] 버튼을 눌러 새로운 컬럼을 등록합니다. 컬럼의 삭제 시에는 해당 컬럼의 [삭제] 버튼을 클릭하여 조회할 컬럼을 삭제합니다.
| 필드명 | 설명 |
|---|---|
| 새 컬럼명 | 데이터 조회 시 변경할 컬럼명 ( 기본적으로 컬럼명과 동일) |
| 집계함수 | 그룹핑된 데이터를 처리할 함수 |
| Count | 개수 |
| Sum | 합계 |
| Min | 최소값 |
| Max | 최대값 |
| Avg | 평균값 |
| 컬럼 | 조회할 컬럼명 |
| 케이스(아이콘) | CASE문 조건 설정 |
| 삭제(아이콘) | 컬럼 삭제 |

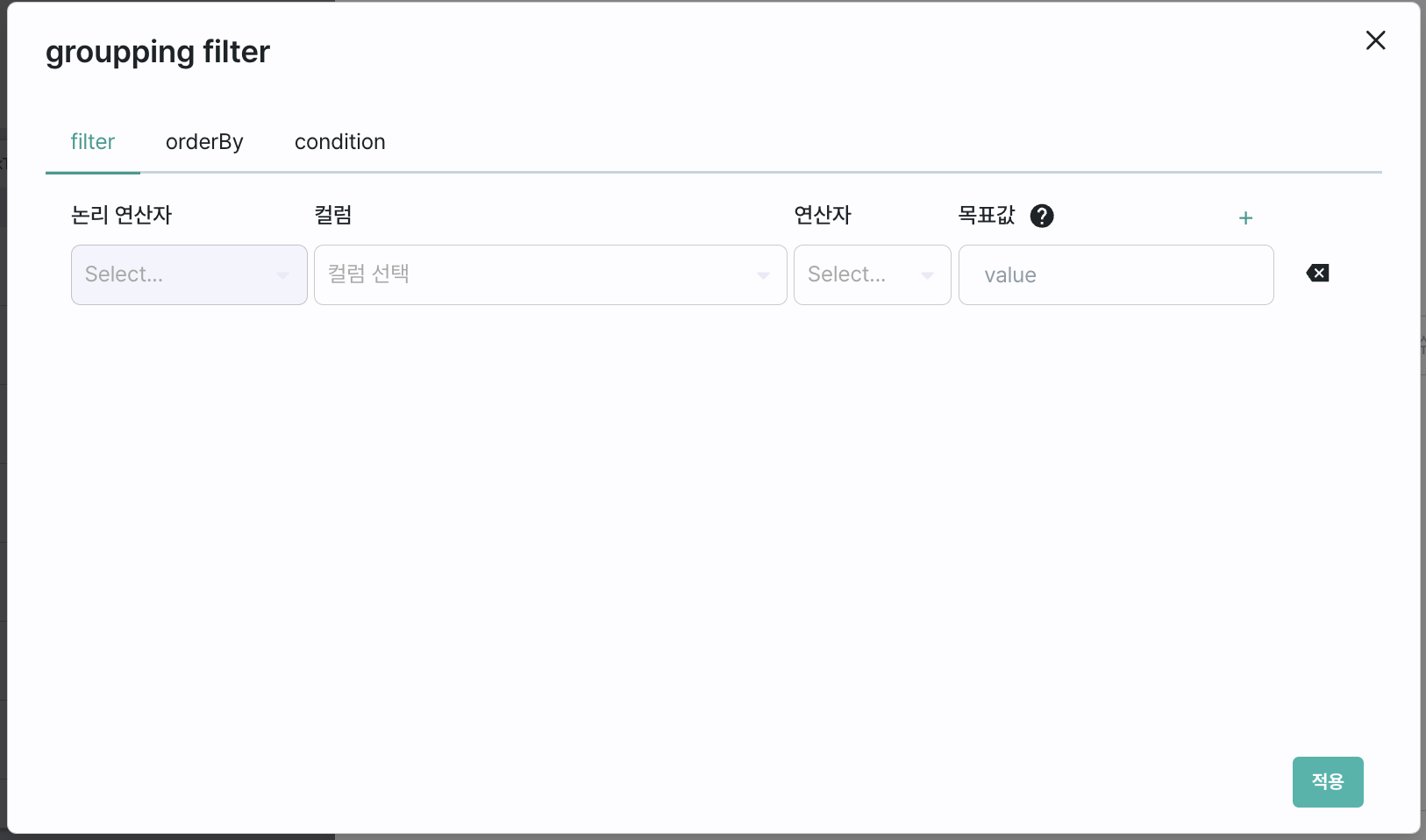

Groupping Filter
Raw data에서 filter는 Operation-Routine 앱의 데이터 조회 시 조건 및 정렬에 대한 설정을 지원합니다. 화면에서 [filter] 버튼을 클릭하여 설정합니다. 설정이 완료되면 저장을 눌러 설정을 완료합니다.
Filter
| 필드명 | 설명 |
|---|---|
| 논리연산자 | 필터의 논리 연산을 선택합니다. ( AND, OR, NOT ) |
| 컬럼 | 조건을 등록할 컬럼 |
| 연산자 | 컬럼값과 목표값과의 비교연산 ( =, !=, >=, <=, >, < ) |
| 목표값 | 비교하려는 목표값 |
| 삭제 아이콘 | 조건 삭제 |
Raw data의 모든 데이터 조회는 type 컬럼에 "BLOCKLOG" 필터가 필수적으로 포함됩니다.
사용자에 의해 추가된 필터의 경우 논리 연산자에 의해 순차적으로
추가됩니다.
ex) where type="BLOCKLOG" AND 사용자컬럼1 > 사용자목표값1 OR
사용자컬럼2 > 사용자목표값2
[시스템필수----]
[사용자지정------------------]
[사용자지정----------------]
목표값에서 문자열을 입력하는 경우 문자열의 경우 " ", 컬럼의 경우 ` `로 표현합니다.

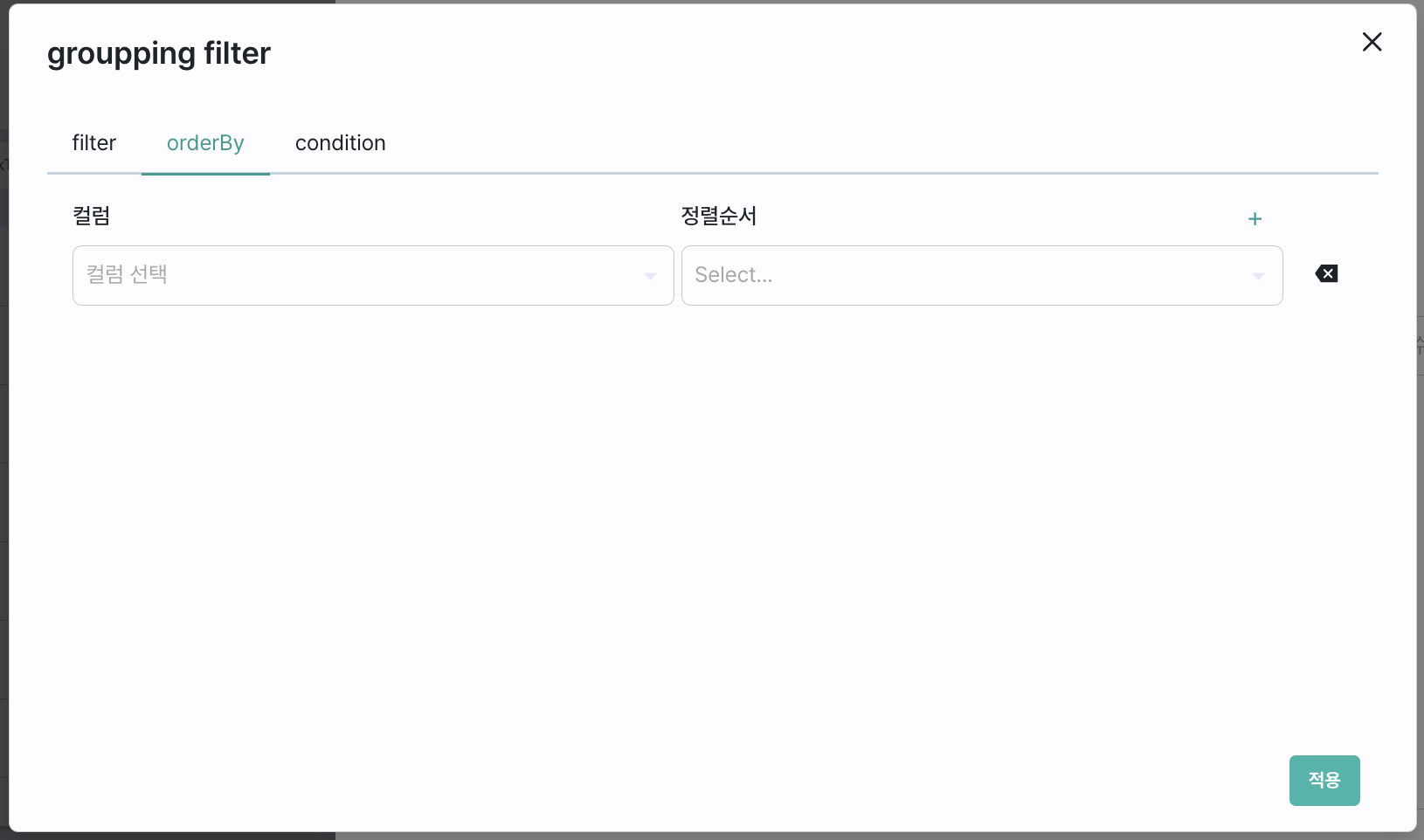

OrderBy
Operation-Routine 앱의 데이터 조회 시 정렬 기준을 설정합니다. 목록 상단의 [추가] 버튼을 클릭하여 새로운 정렬 조건을 등록하거나 등록된 조건의 오른쪽 [삭제] 버튼을 클릭하여 조건을 삭제합니다.
| 필드명 | 설명 |
|---|---|
| 컬럼 | 조건을 등록할 컬럼 |
| 정렬순서 | 데이터 정렬 순서 (오름차순, 내림차순) |

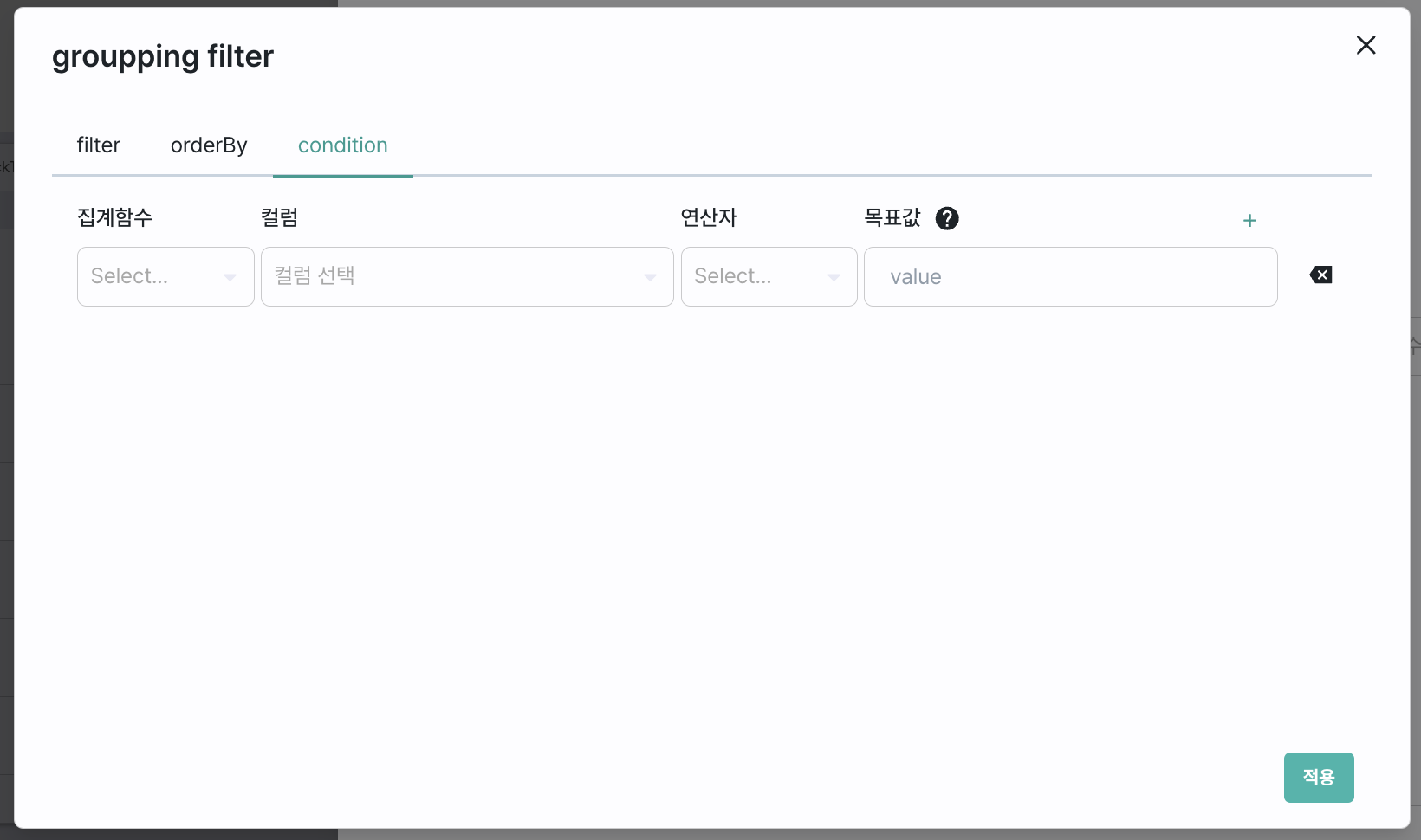

Condition
Operation-Routine 앱의 데이터 조회시 그룹핑된 데이터의 조건을 설정합니다. 목록 상단의 [추가] 버튼을 클릭하여 새로운 조건을 등록하거나 등록된 조건의 오른쪽 [삭제] 버튼을 클릭하여 조건을 삭제합니다.
| 필드명 | 설명 |
|---|---|
| 집계함수 | 그룹핑된 데이터를 처리할 함수 |
| Count | 개수 |
| Sum | 합계 |
| Min | 최소값 |
| Max | 최대값 |
| Avg | 평균값 |
| 연산자 | 컬럼값과 목표값과의 비교연산 ( =, !=, >=, <=, >, < ) |
| 목표값 | 비교하려는 목표값 |
| 삭제(아이콘) | 컬럼 삭제 |
목표값에서 문자열을 입력하는 경우 문자열의 경우 " ", 컬럼의 경우 ` `로 표현합니다.

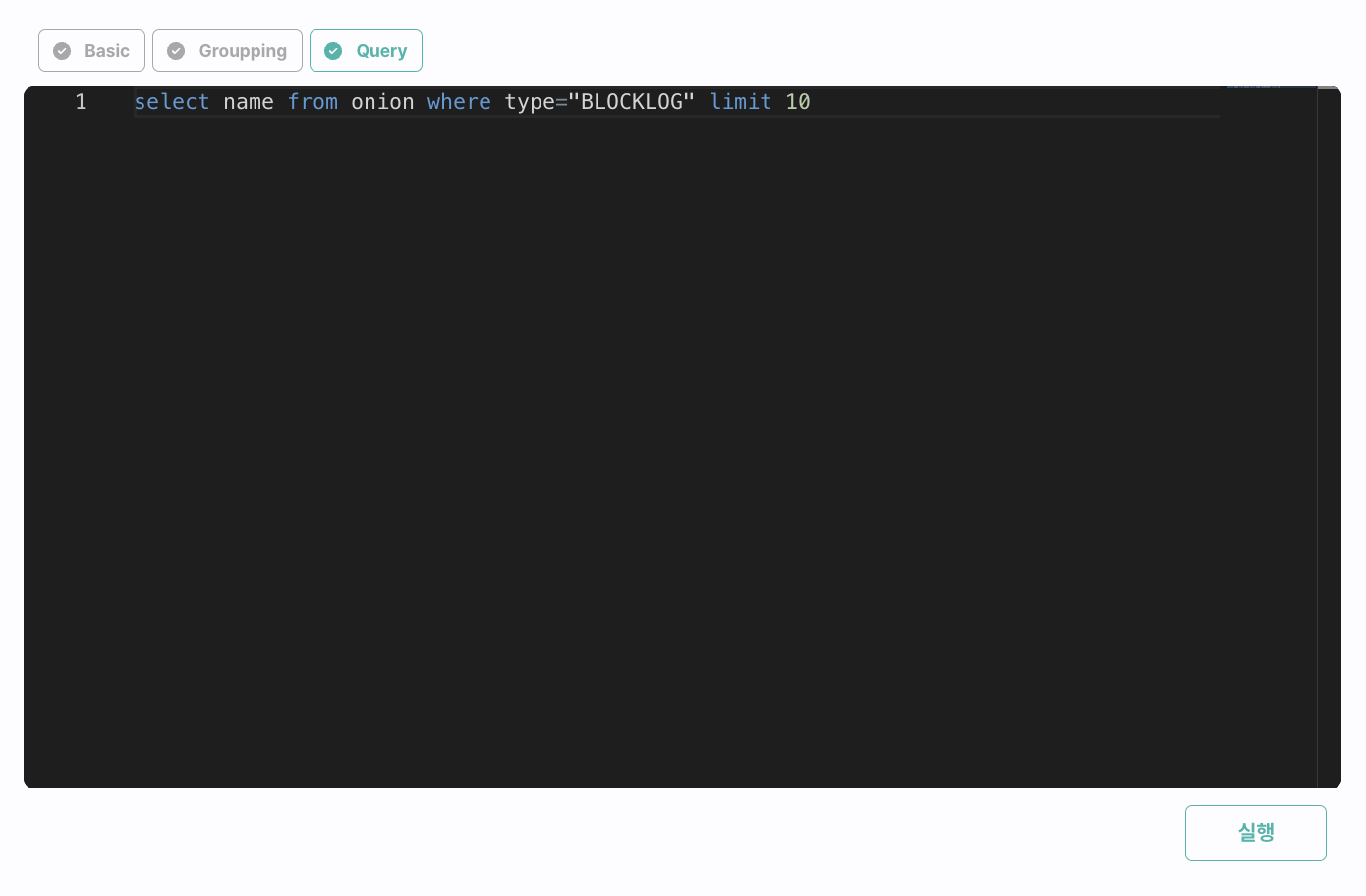

Query
사용자가 custom query를 사용하여 데이터를 조회할 수 있습니다.
from onion where type="BLOCKLOG" 는 필수 입력 값입니다.
데이터 형식 2.Block Data Setting

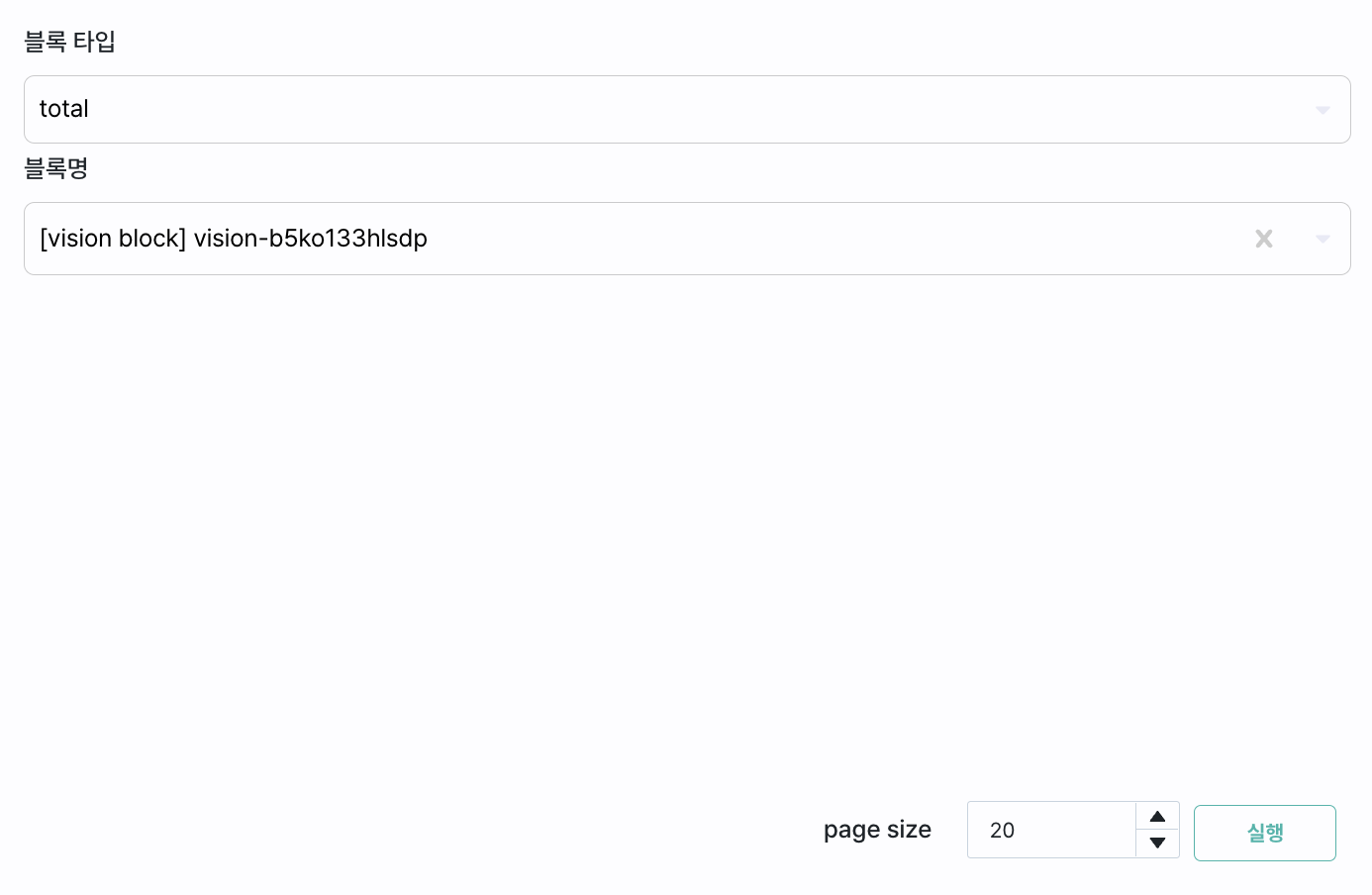

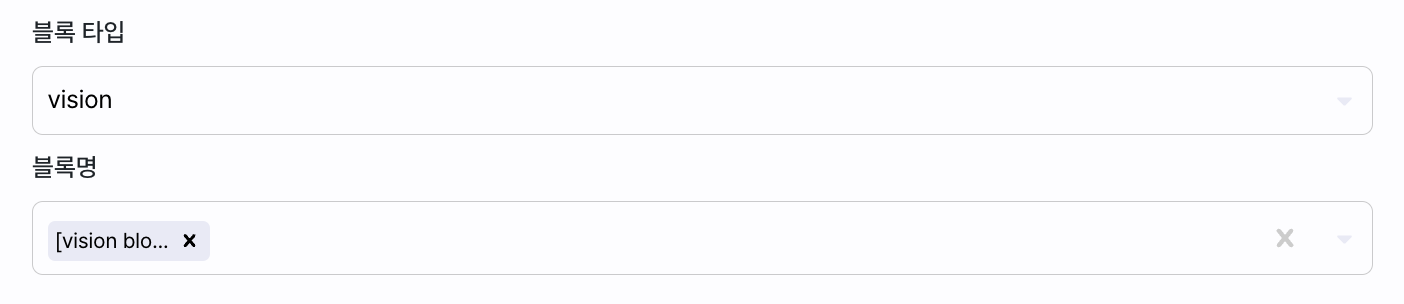

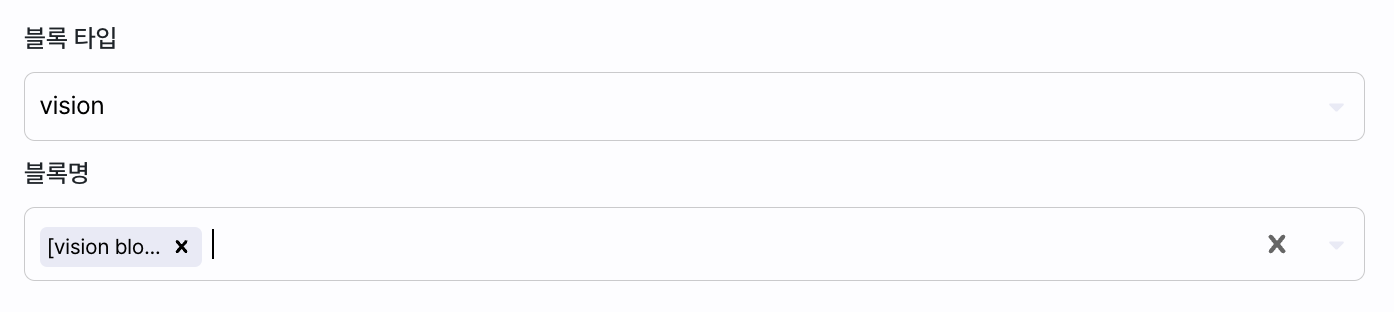

블록 타입 전체 / 특정 블록의 통계 테이블 및 타임라인을 패널로 생성할 수 있습니다.
| 필드명 | 설명 |
|---|---|
| 블록 타입 | 블록 형태 ( total은 전체 블록) |
| 블록ID | 블록 이름 목록 |
블록 데이터 형식은 기본 테이블 패널로 생성 가능하며, 블록 타입이 vision / tabular 인 블록을 선택할 때에만 패널 옵션으로 TimeLine을 선택할 수 있습니다.

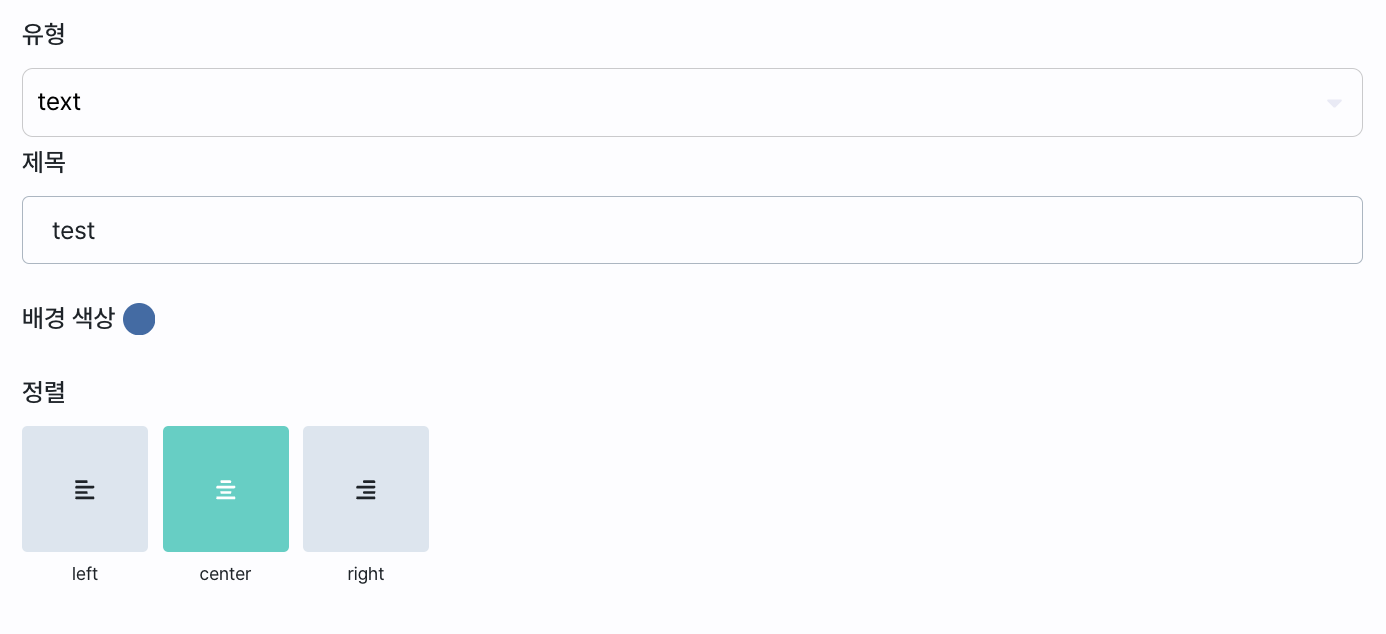

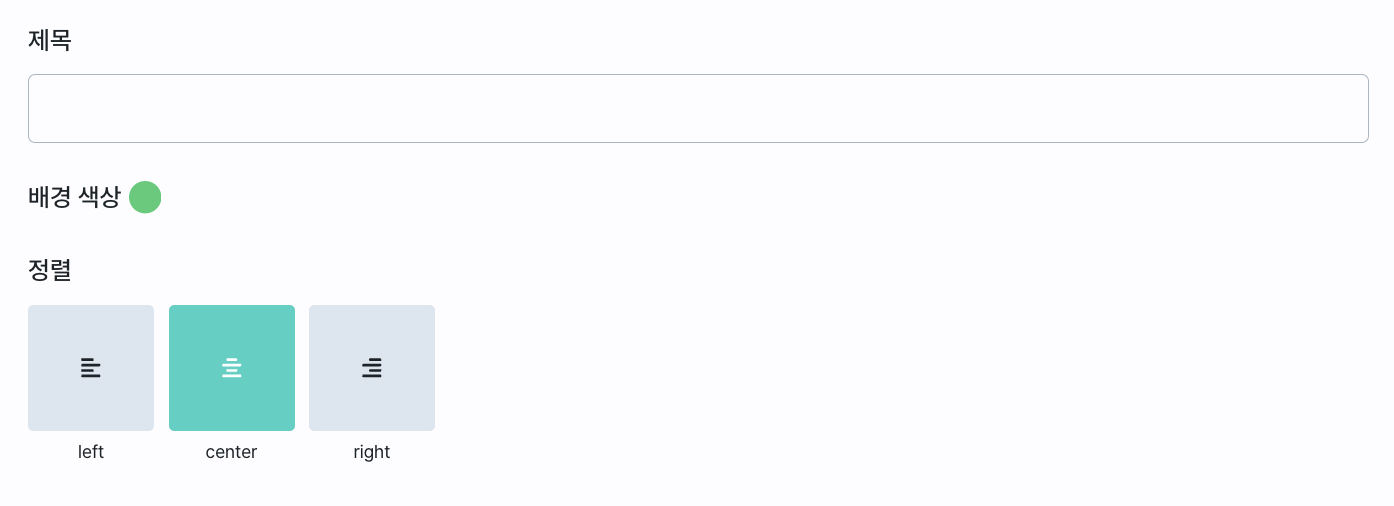

데이터 형식 3.Custom Data Setting
사용자가 지정한 텍스트를 패널로 만들 수 있습니다.
| 필드명 | 설명 |
|---|---|
| 유형 | custom data로 만들 수 있는 유형 (Text만 지원) |
| 제목 | 패널에 표시할 텍스트 |
| 배경 색상 | 색상원을 클릭하여 패널 배경 색 변경 |
| 정렬 | 텍스트 정렬 |

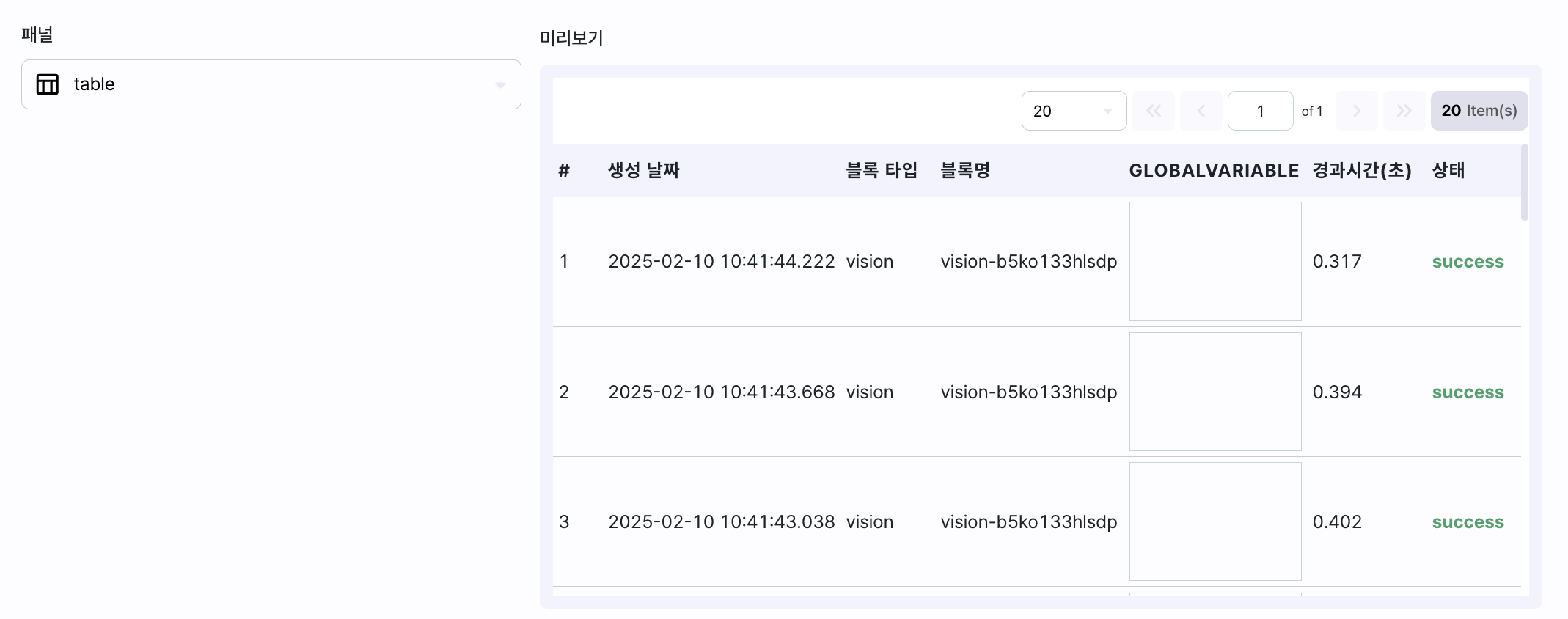

Preview
설정한 데이터의 패널 형태를 지정하여 패널 생성전에 미리보기 기능을 제공합니다. 패널 상세 내용 하단의 실행 버튼을 눌러 데이터를 로드하고 패널을 선택합니다.
| 필드명 | 설명 |
|---|---|
| Page Size | 로드할 데이터의 수 |
| 실행 | 패널 상세 내용에 설정된 데이터 조회 |
| 패널 | - Table - Bar Chart - Pie Chart - Line Chart - TimeLine |
Create Statistics Monitoring Panel - 외부DB type

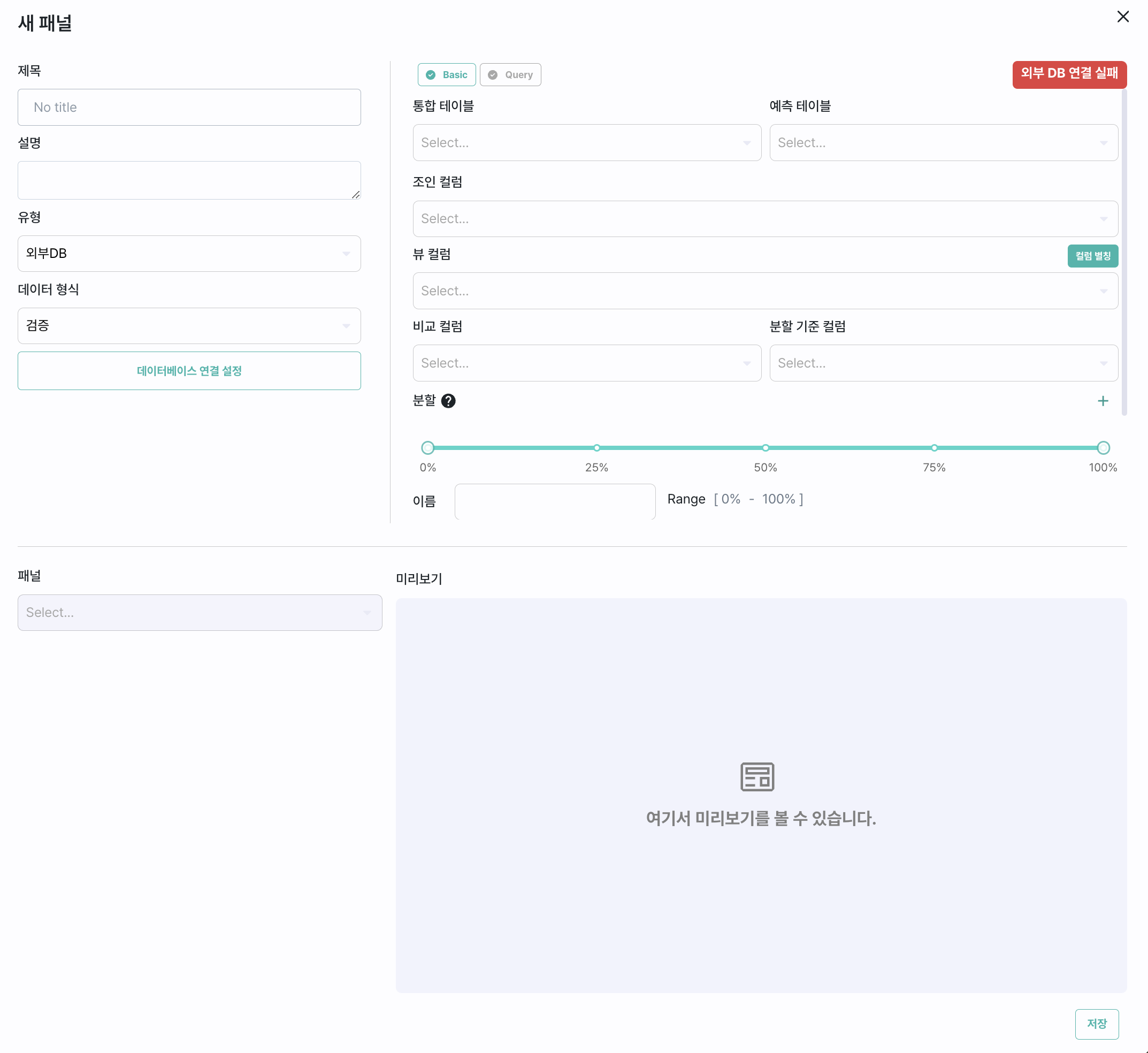

데이터 형식 1. 검증
외부 데이터베이스를 연결하여 검증 테이블을 조회합니다.
외부 데이터베이스를 연결하기 위한 정보를 설정합니다. 설정 - DB연결 메뉴에 등록되어있는 DB정보를 불러올 수 있습니다.

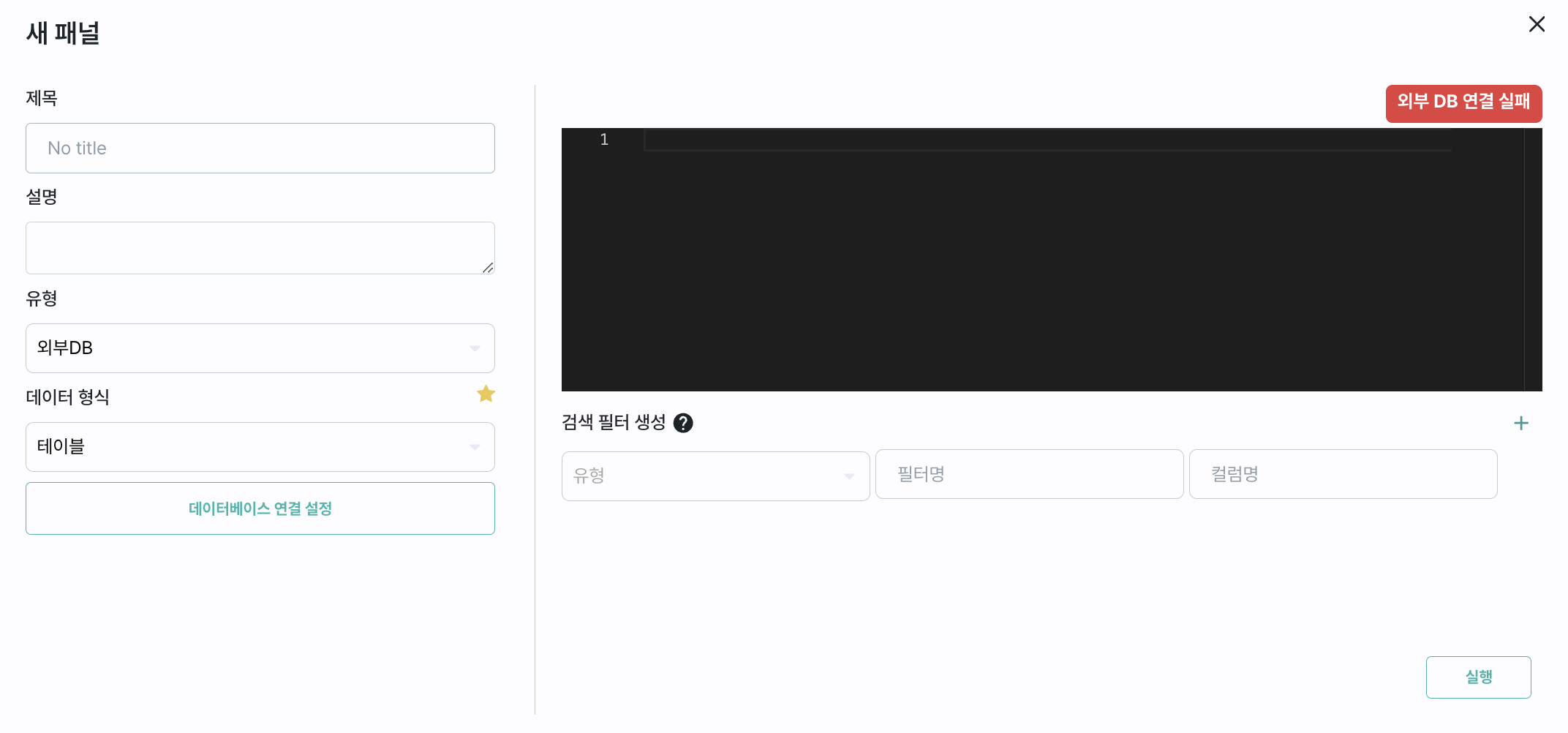

데이터 형식 2. 테이블
외부 데이터베이스를 연결하여 테이블을 조회합니다.

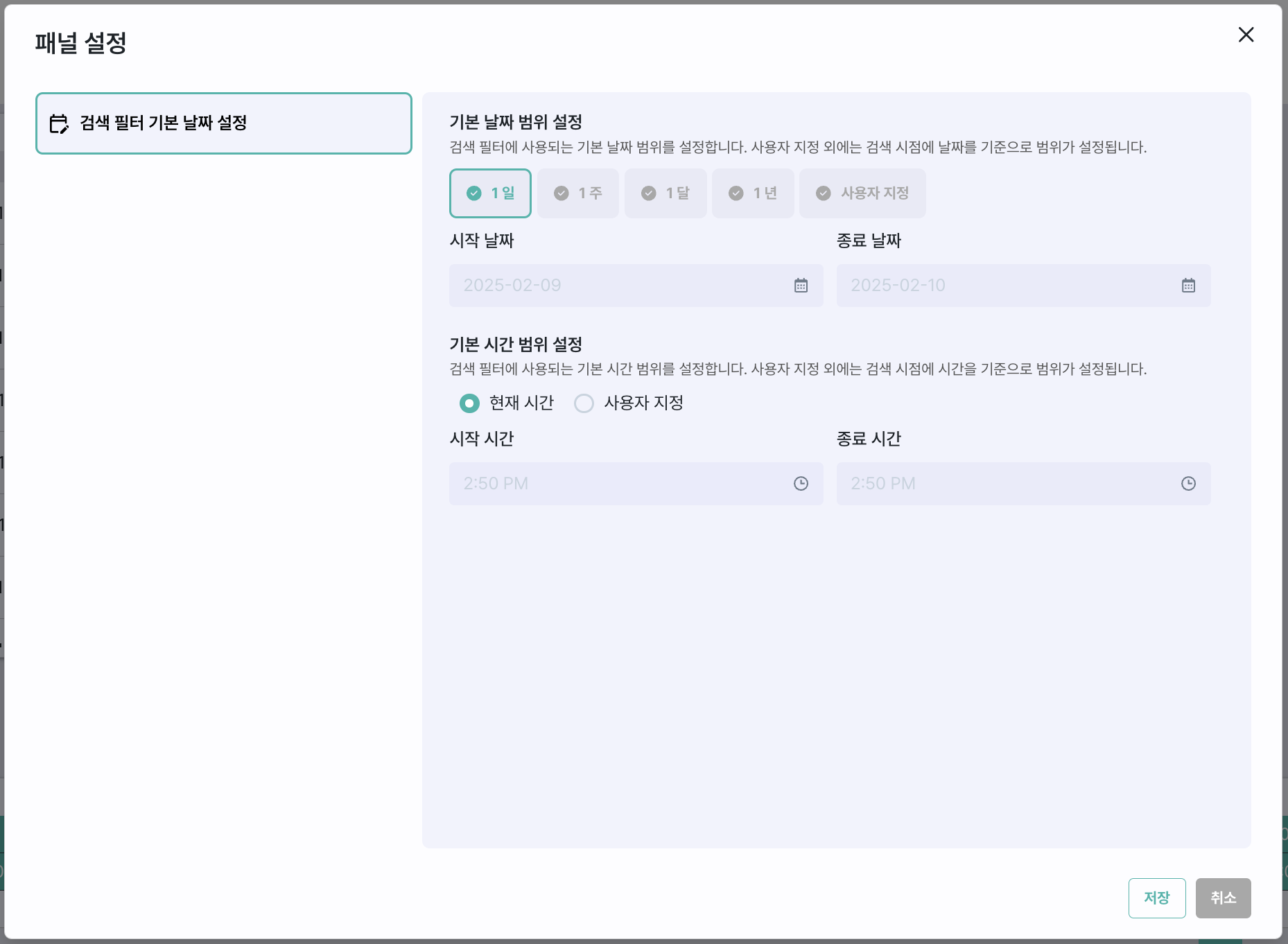

Panel Setting
화면 상단의 설정 버튼을 클릭하여 패널의 기본 설정을 저장할 수 있습니다.
Statistics Monitoring Panel
Raw data panel
| 필드명 | 설명 |
|---|---|
| 수정 아이콘 | 패널 제목 수정 |
| 블록 아이콘 | 아이콘이 있는 경우 Raw 데이터 태그 |
| 프로젝트 이름 / 앱 이름 | |
| 새로고침 아이콘 | 데이터 새로고침 |
| 액션 아이콘 | 패널 관련 메뉴 - 수정 : 패널 정보 수정 - 데이터 탐색 : 데이터탐색 페이지 이동 - 테이블 컬럼 순서 : 테이블 컬럼 순서 변경 - 내보내기(csv) : csv파일 다운로드 - 삭제 : 패널 삭제 |

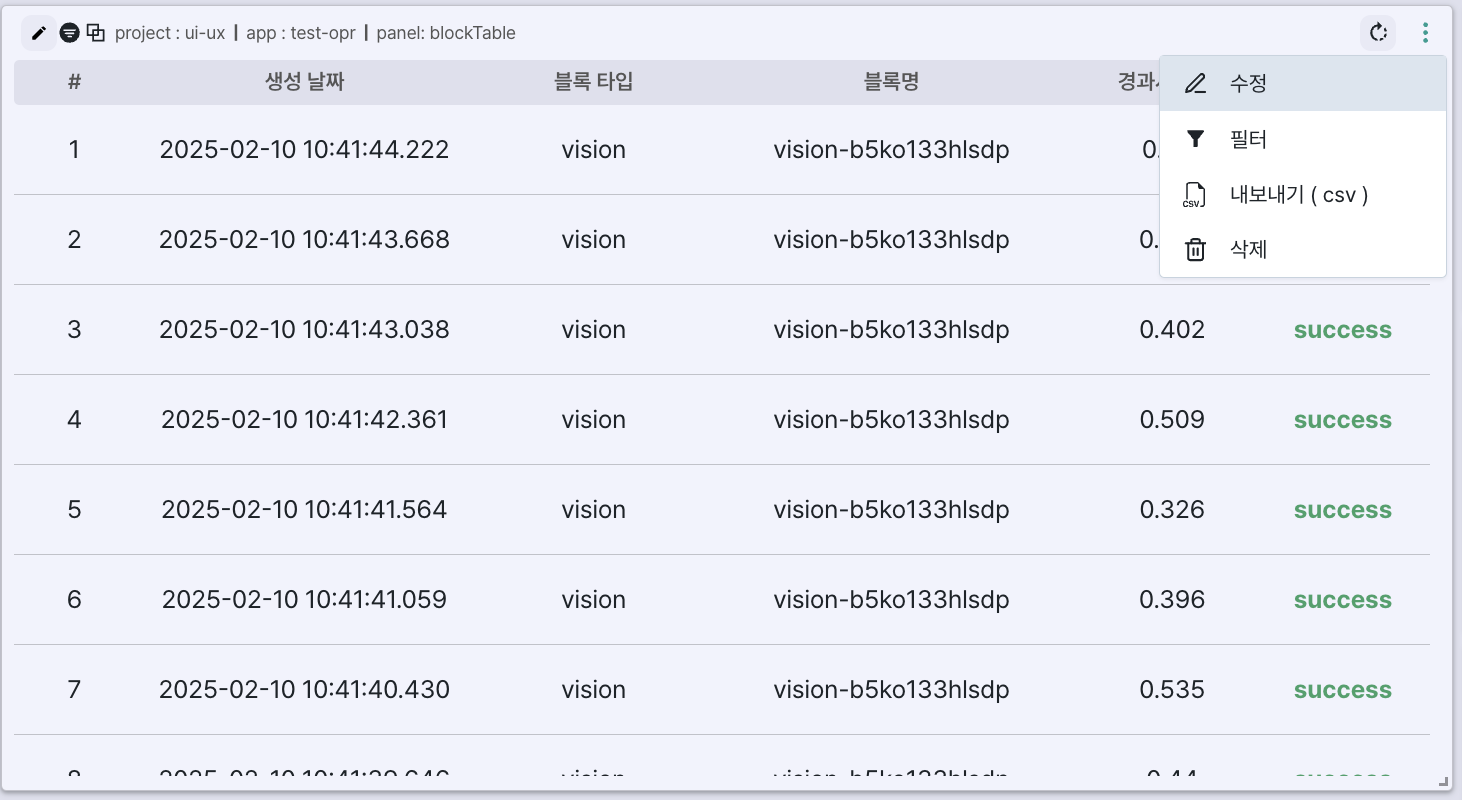

Block data panel
| 필드명 | 설명 |
|---|---|
| 수정 아이콘 | 패널 제목 수정 |
| RAW 아이콘 | raw 데이터 태그 |
| 프로젝트 이름 / 앱 이름 | |
| 새로고침 아이콘 | 데이터 새로고침 |
| 액션 아이콘 | 패널 관련 메뉴 - 수정 : 패널 정보 수정 - 필터 : 날짜, globalvariables 값 필터 - 내보내기(csv) : csv파일 다운로드 - 삭제 : 패널 삭제 |

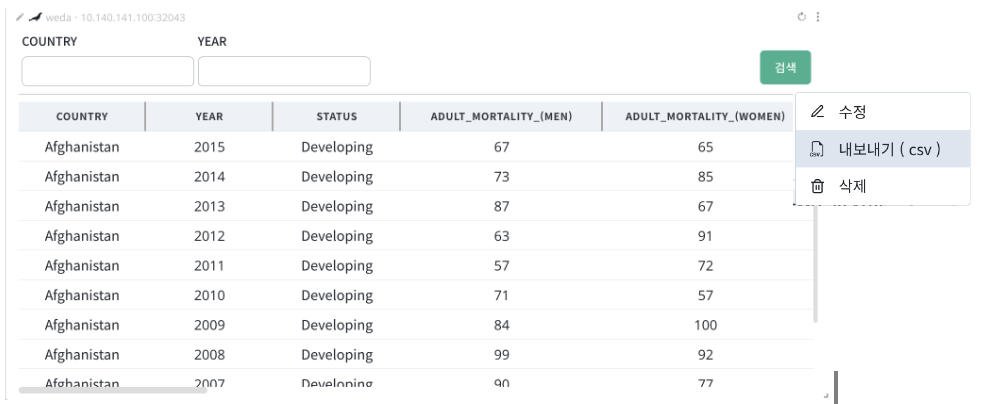

External DB panel
| 필드명 | 설명 |
|---|---|
| 수정 아이콘 | 패널 제목 수정 |
| DBMS 아이콘 | 연결된 DBMS의 아이콘 |
| 연결된 DBMS 정보 | |
| 컬럼 필터 | 조건에 맞는 데이터의 키워드 검색 |
| 액션 아이콘 | 패널 관련 메뉴 - 수정 : 패널 정보 수정 - 내보내기(csv) : csv파일 다운로드 - 삭제 : 패널 삭제 |
Verification Monitoring
연결된 외부 데이터베이스의 데이터를 바탕으로 검증 모니터링할 수 있습니다.
Create Verification Monitoring
데이터베이스 연결 설정 후 데이터 설정을 합니다. 필터 옵션을 추가할 수 있습니다.

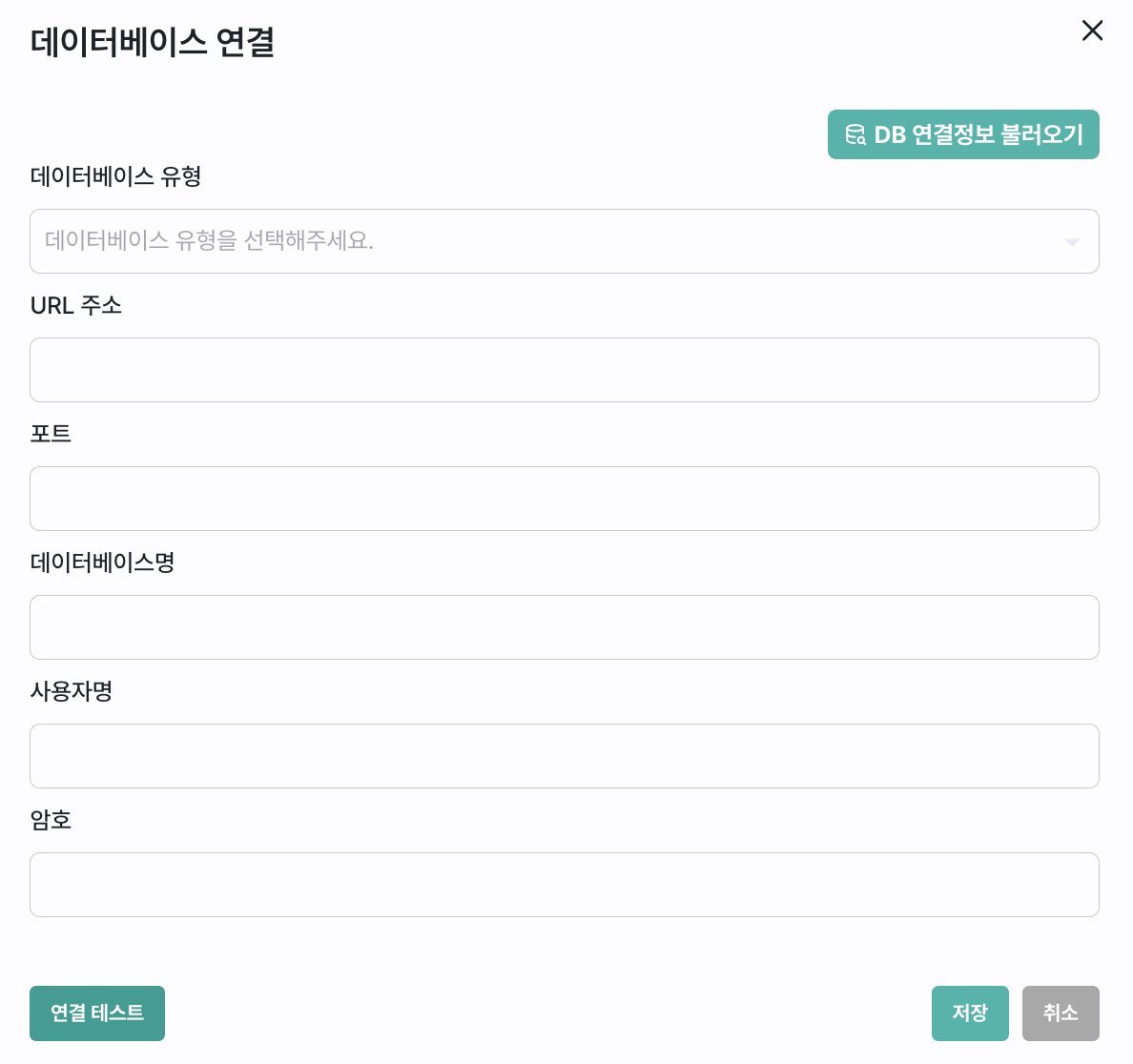

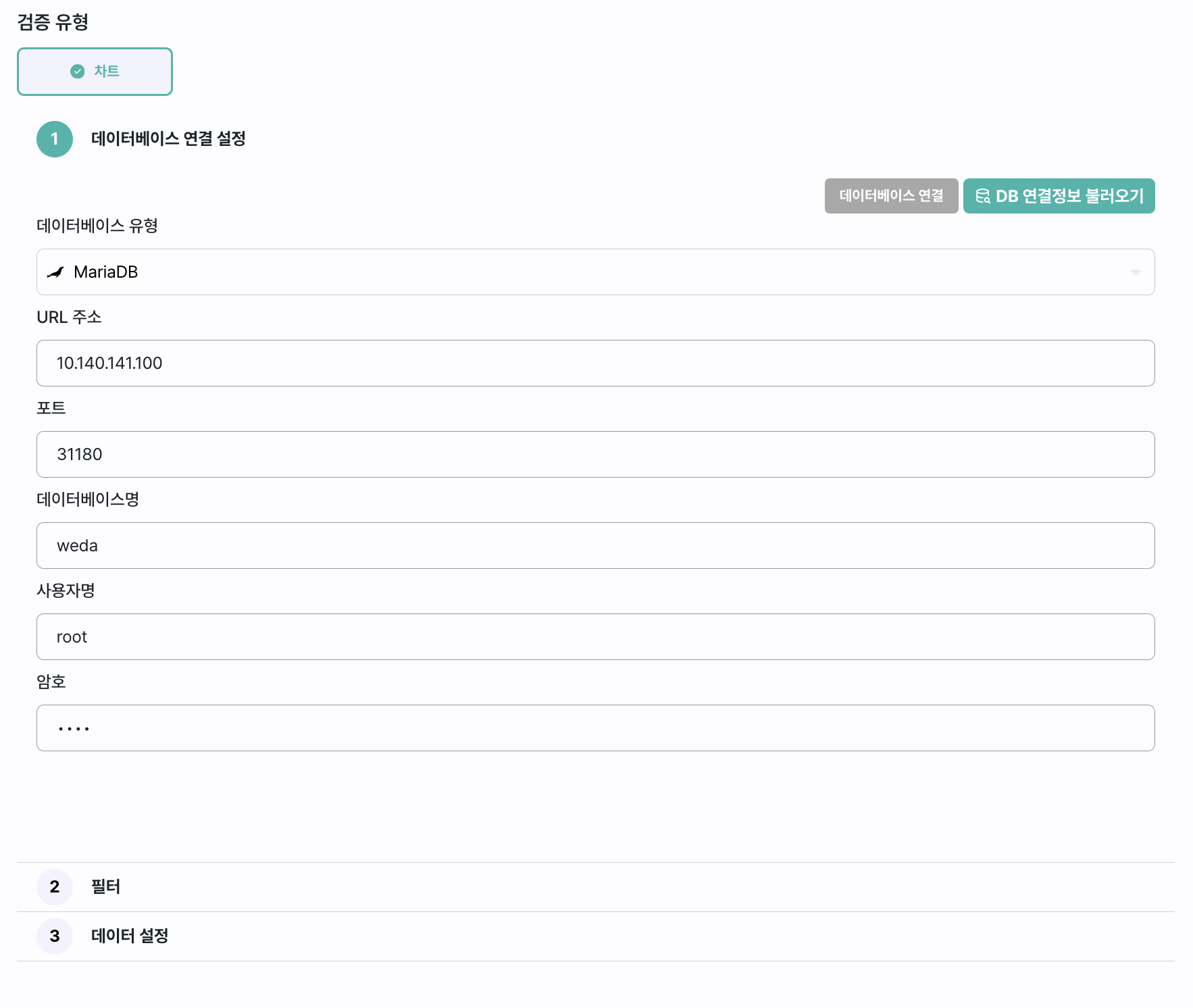

데이터베이스 연결 설정
연결할 데이터베이스 정보를 설정합니다.

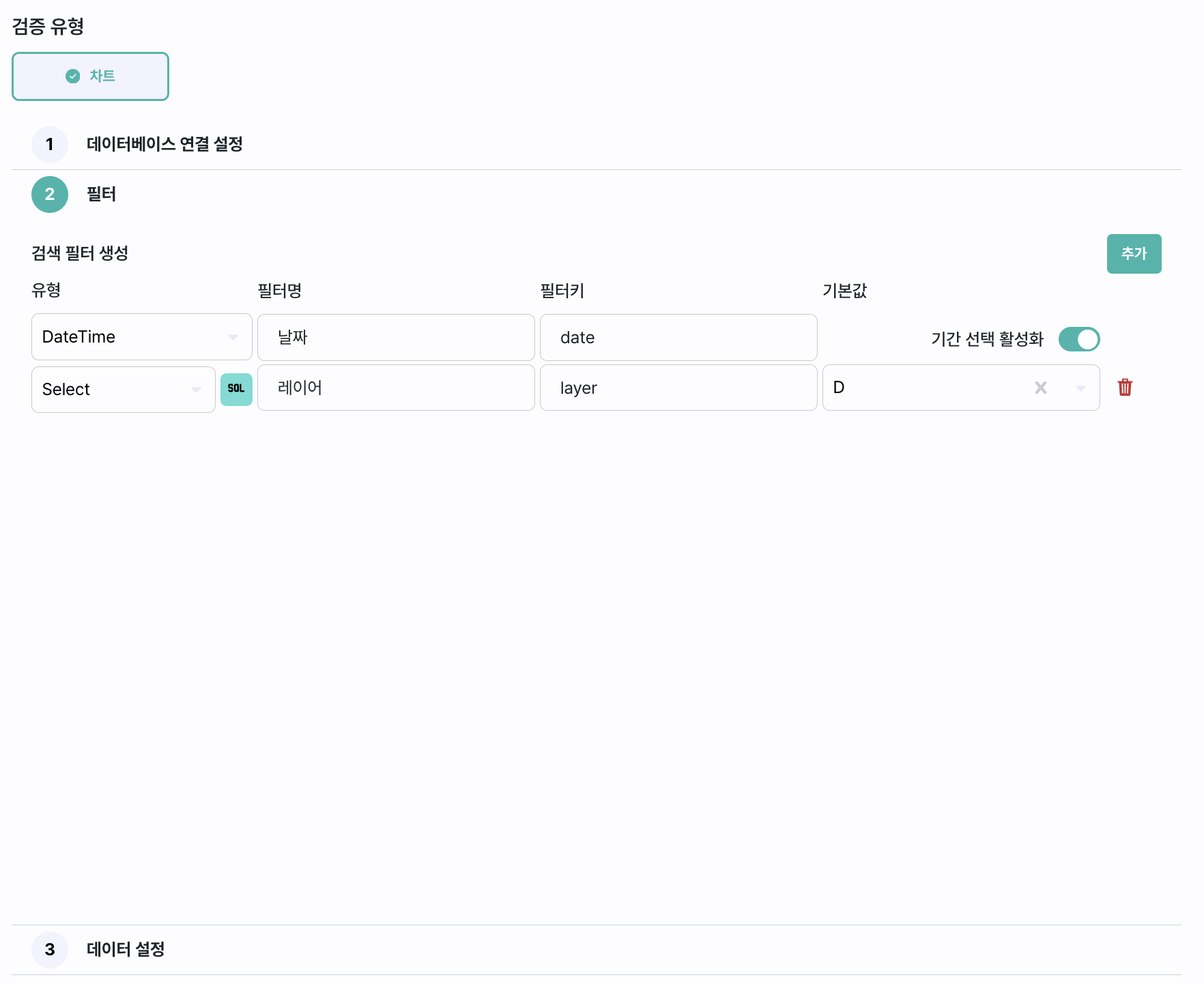

필터
추가하고자하는 검색 필터를 생성합니다.

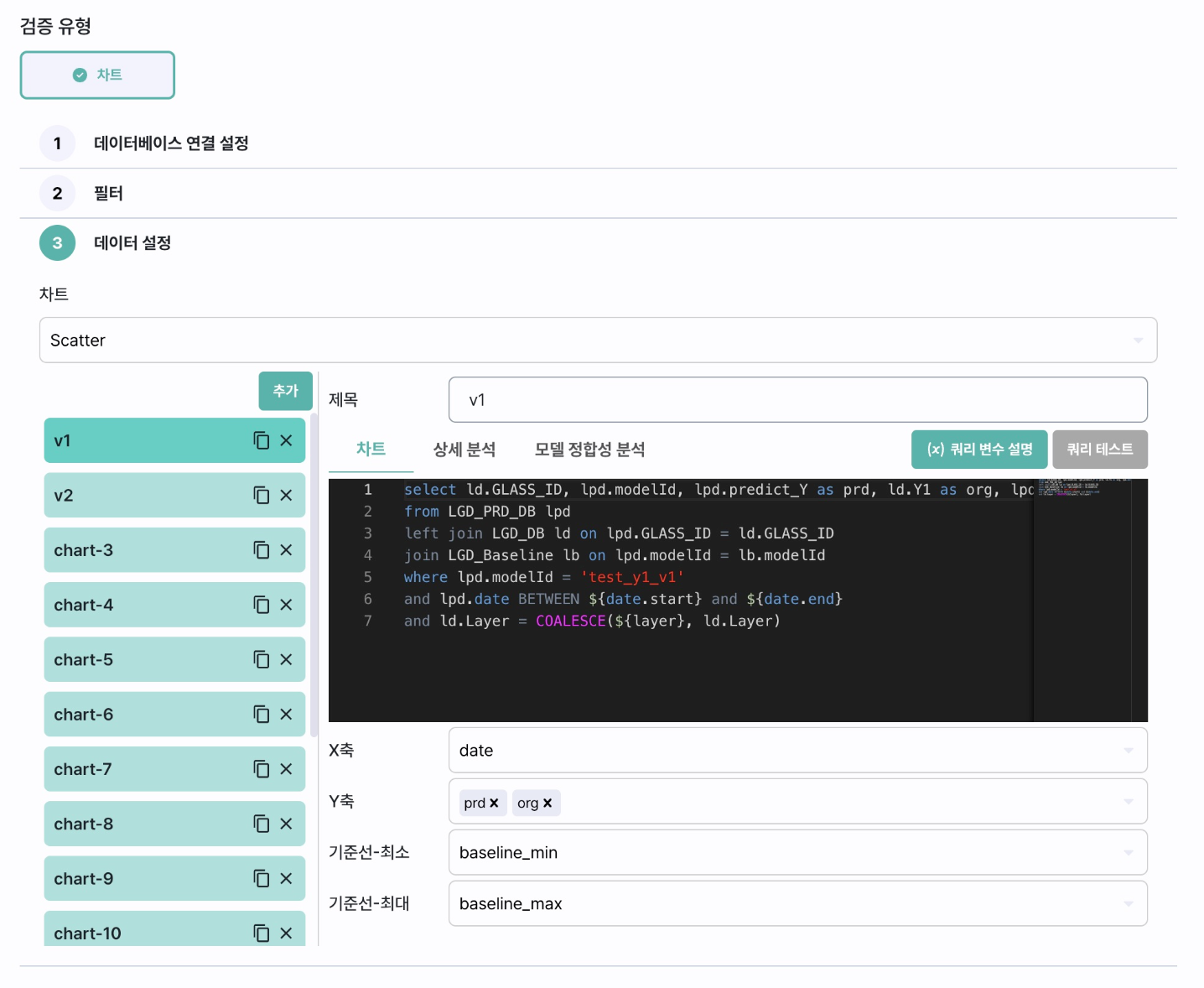

데이터 설정
scatter, line 등의 그릴 차트 유형과 데이터를 설정합니다.
Verification Monitoring Panel

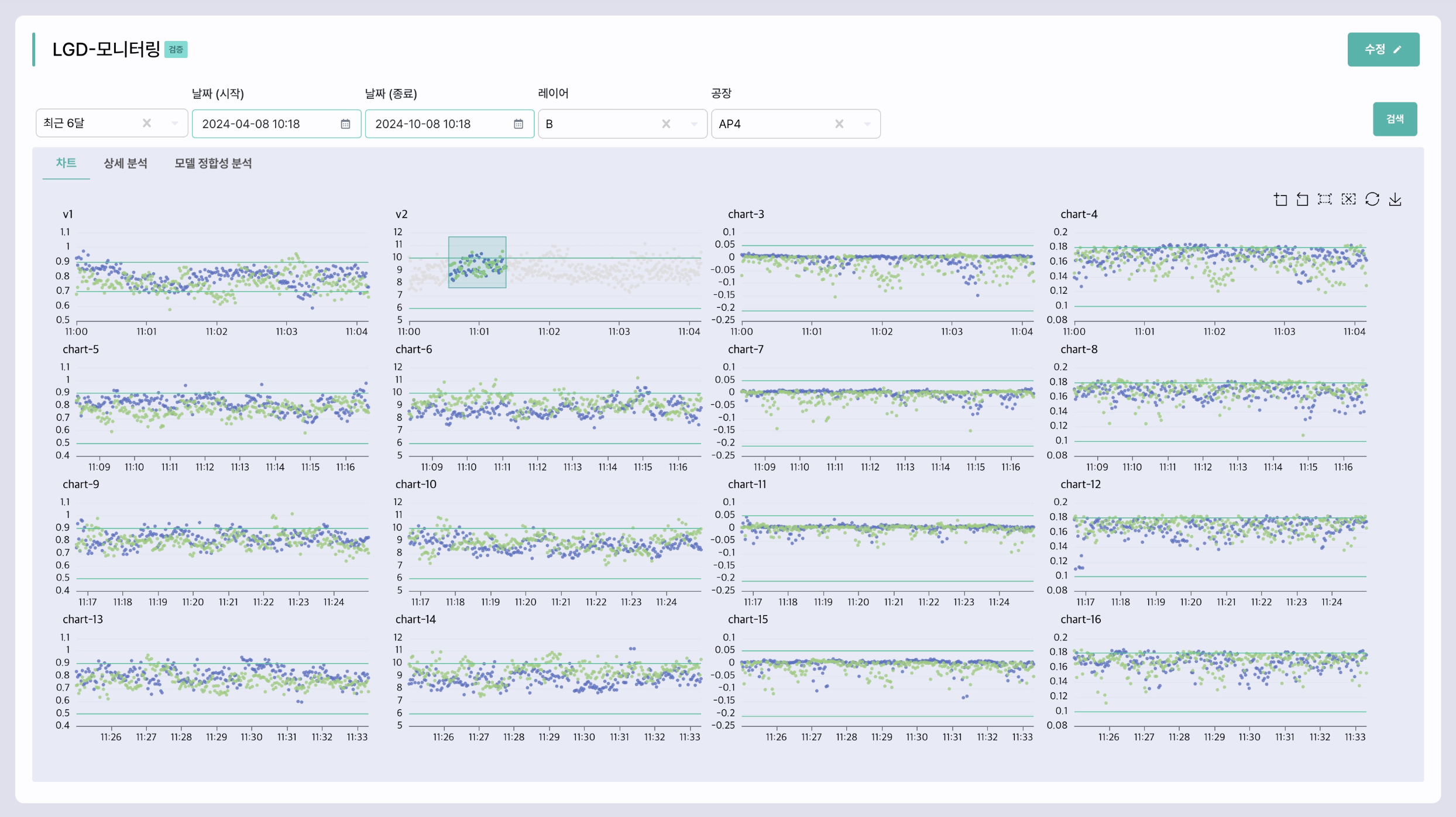

차트
검증 데이터를 기반으로 그린 차트입니다. 차트 위에 마우스오버하여 휠로 확대/축소 하거나 드래그하여 자세한 정보를 확인합니다.

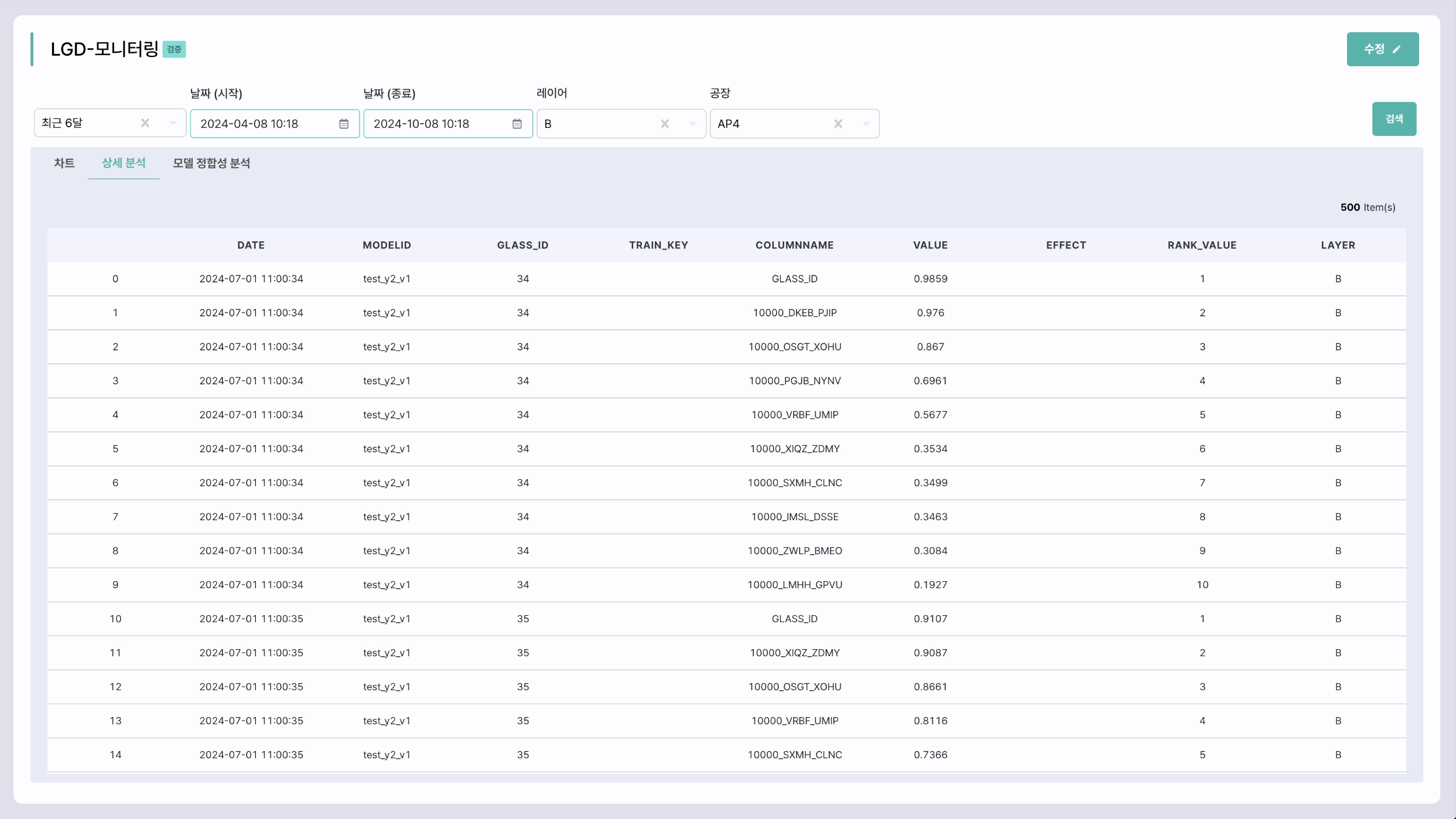

상세분석
차트의 드래그한 영역의 상세 정보를 분석한 테이블입니다.

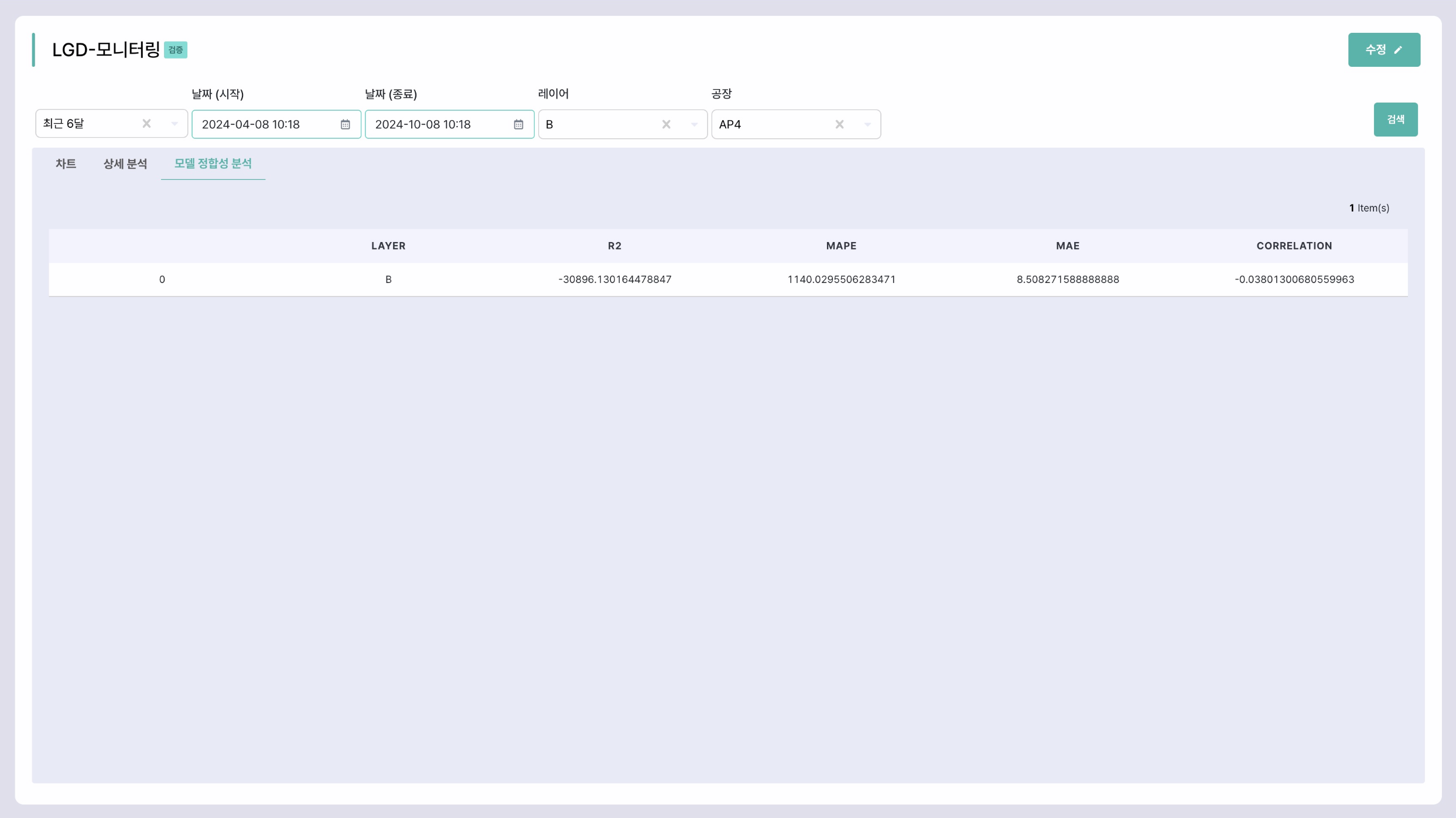

모델 정합성 분석
설정한 모델 정합성 분석 코드의 결과값을 보여줍니다.

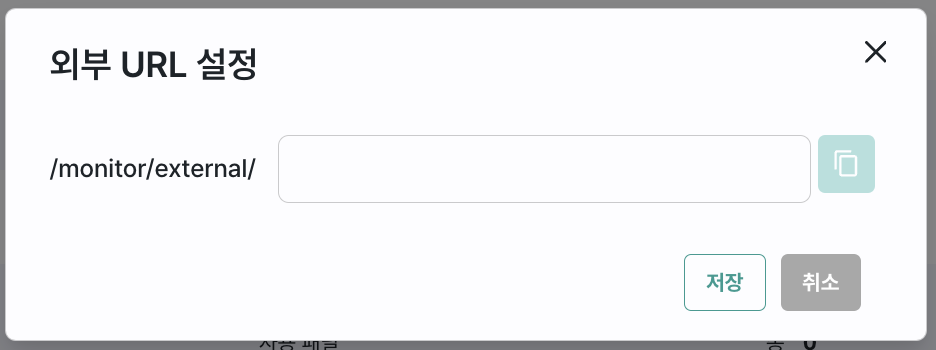

External URL Setting
통계 Monitor 카드 우측 상단 [홈] 버튼을 통해서 외부에서 접근 가능한 URL을 설정할 수 있습니다. URL주소 입력하면 주소 복제 버튼이 활성화되고 [복사] 버튼으로 주소를 클립보드에 복사할 수 있습니다. 설정이 완료되면 [저장] 버튼을 눌러 설정을 저장합니다.
External 주소로 접근 시 주소 뒤에 날짜 또는 Operation-Routine 앱의 Global Variables의 변수를 입력하여 필터링 조건을 추가할 수 있습니다.
-
external 주소 뒤에 '?' 를 입력한 후 필터 검색 키를 추가합니다.
-
2개 이상의 필터 검색 키를 추가할 경우 필터 검색 키 사이에 '&'를 입력합니다.
External 주소 사용 예
-
날짜 필터 검색 (date가 고정키)
xxx.xxx.xxx.xxx/monitor/external/sample?date=2023-07-20 -
Global Variable 필터 검색\
xxx.xxx.xxx.xxx/monitor/external/sample?date=2023-07-20&status=합격
Delete Monitoring
모니터링 항목 오른쪽 하단의 [삭제] 버튼을 통해서 해당 모니터링을 삭제할 수 있습니다. 화면에 표시된 키워드를 동일하게 입력한 후 [delete] 버튼을 클릭하면 모니터링이 삭제됩니다.
Data Search
패널로 조회할 데이터를 탐색하고 원하는 데이터를 즐겨찾기로 저장할 수 있습니다. 즐겨찾기에 저장된 데이터 조회 설정은 모니터링에서 Statistics Monitoring의 Raw data항목에서 저장된 설정을 불러오기 할 수 있습니다.
| 필드명 | 설명 |
|---|---|
| 실행 리스트 | 데이터 탐색 실행 리스트 |
| 별모양 아이콘 | [☆] 즐겨찾기 해제된 상태 / [★] 추가된 상태 |
| 데이터설정 | 탐색할 데이터 설정 |
| 미리보기 | 데이터 탐색 실행 결과값 미리보기 |
실행리스트에서 [★] 추가된 데이터는 통계모니터 패널
생성 시 사용할 수 있으며
실행 리스트 항목을 클릭하면 탐색했던
데이터 설정을 확인할 수 있습니다.
데이터 설정에 대한 자세한 방법은 8.2.2 Statistics Monitoring의 Raw data 항목에 설명되어 있습니다.
