Gateway
Menubar > Settings > gateway
게이트웨이는 Operation-Routine 에서 운영되고 있는 엔드포인트의 주소를 고정된 URL 로 호출 할 수 있도록 연결하는 기능입니다.
또한 인터페이스 기능을 통해 게이트웨이를 통해 들어온 데이터를 변환하여 Operation-Routine 에 전달 할 수 있습니다.
기본 게이트웨이 URL 의 http://${GW 설치주소}:31000/gw/${gateway_url} 입니다.
게이트웨이에 연결 된 Operation-Routine 은 Project -> App List 화면에서 확인 할 수 있습니다.

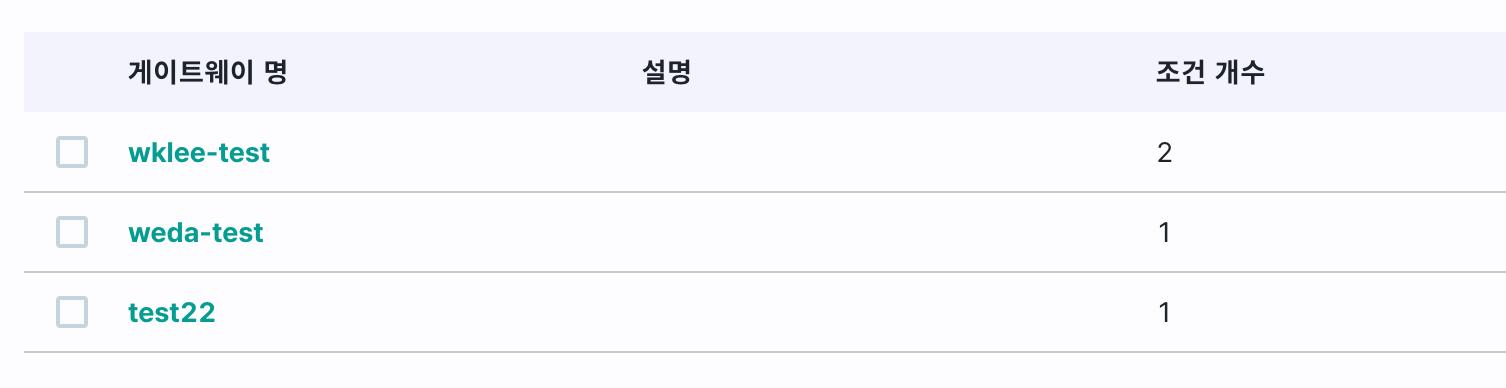

Gateway List
현재 생성된 게이트웨이 목록을 보여줍니다. 화면 상단의 검색을 통하여 게이트웨이를 검색하거나
버튼을 클릭하여 새로운 게이트웨이를 생성할 수 있습니다.
게이트웨이 목록의 정보는 다음과 같습니다.
| 필드명 | 설명 |
|---|---|
| 게이트웨이명 | 게이트웨이의 이름 |
| 설명 | 게이트웨이의 설명 |
| 조건 | 게이트웨이에 설정된 조건의 수 |
| URLPATH | 게이트웨이 주소 |
| 응답 대기시간 | 게이트웨이 응답 대기 시간 |
| 생성 날짜 | 게이트웨이 생성일시 |
Interface
인터페이스는 게이트웨이에서 요청하는 데이터의 형식이 Text 일 경우 텍스트를 Json 형식으로 변환하거나 Json 일 경우 Json 의 특정 키들을 요청데이터로 변환 데이터의 구조 및 Operation- Routine 에서 응답한 데이터를 변환하는 데이터의 구조를 정의합니다.

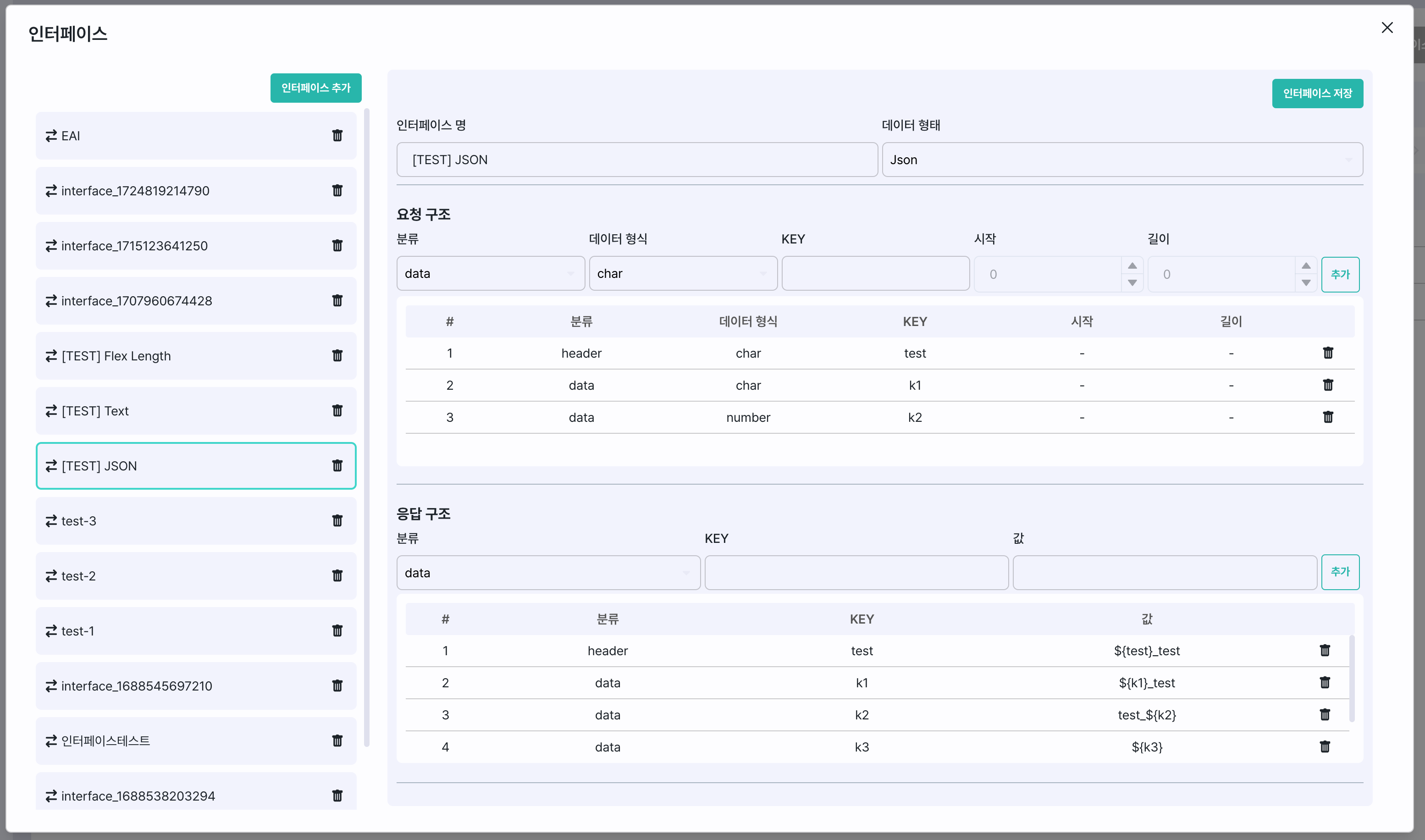

Add / Edit
게이트웨이 목록 화면에서 오른쪽 상단에 있는
버튼을 통하여 인터페이스 관리 화면으로 이동합니다.
인터페이스 관리 화면에서 왼쪽 상단에 있는
버튼을 통하여 새로운 인터페이스를 추가합니다. 추가 후 새로 생성된 인터페이스 항목을 클릭하여 설정을 진행하고 저장 버튼을 눌러 인터페이스를 저장합니다.
| 필드명 | 설명 |
|---|---|
| 인터페이스명 | 새로운 인터페이스의 제목입니다. |
| 데이터 형태 | 인터페이스로 들어오는 데이터의 형식을 정의합니다. |
| 구분자 | shape 이 Flex Length 타입일 때 구분자를 설정합니다. |
| 요청 구조 | 게이트웨이로 들어온 데이터 요청을 Operation Routine 에 전달 할 때 변환되는 데이터의 구조를 정의합니다. |
| 응답 구조 | Operation Routine 의 응답을 게이트웨이 응답으로 전달 할 때 변환되는 데이터의 구조를 정의합니다.${key 명} 형식으로 작성 할 경우 Operation-Routine 에서 응답 된 json key 의 값을 사용 할 수 있습니다. |
| 생성 날짜 | 게이트웨이 생성일시 |
요청 구조
- 분류 : 인터페이스 항목에 대한 구분을 선택합니다.
- Header : 인터페이스의 Header 를 나타냅니다. 주로 온라인 분석을 요청하는 시스템과 서비스 자원 사이의 통신을 위한 메타 정보로 이루어집니다.
- Data : 서비스 자원의 전달되는 데이터를 정의합니다. Data 부를 json 형태로 변환하여 전달합니다.
- End : 인터페이스 항목 중 마지막에 특정 End 문자가 붙는 경우 END 로 정의합니다. 흔히 Carriage return 값이 포함될 경우 사용합니다.
- 데이터 형식 : 해당 항목의 데이터 형식을 입력합니다.
- KEY : 항목명을 입력합니다
- 시작 : 데이터형태가Text인경우해당항목의데이터의시작위치를입력합니다.
- 길이 : 데이터형태가Text인경우해당항목의데이터길이를입력합니다.

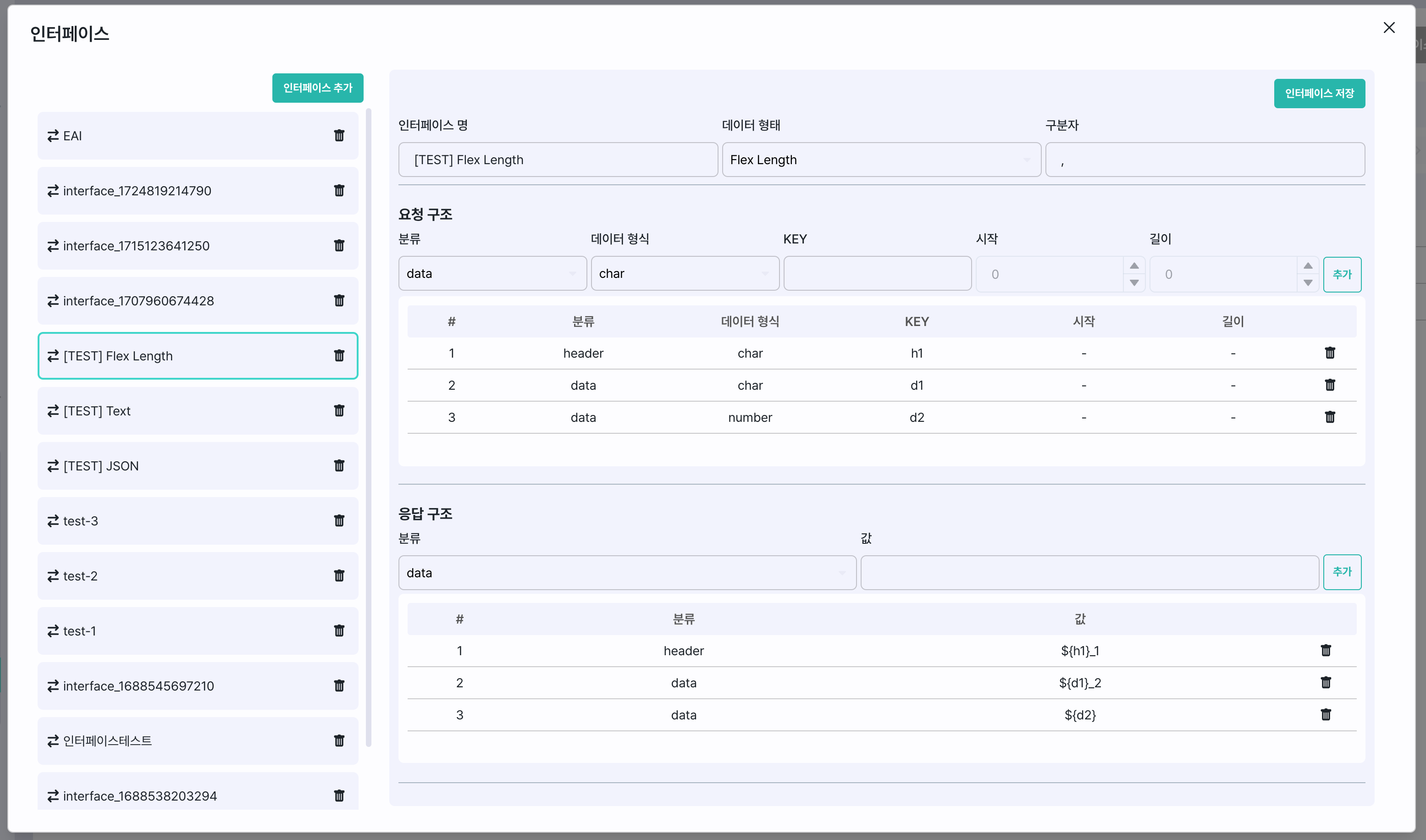

Flex Length
Flex Length 타입은 특정 구분자로 구분되어 들어온 데이터를 변환 할 때 사용되는 옵션입니다. 구분자를 설정하여 데이터를 분리 할 수 있습니다. 응답 데이터도 동일한 구분자로 데이터를 변환합니다.
Text, Text(ecu-kr)
Text 타입은 일정 길이의 텍스트를 시작 값과 텍스트 길이를 입력하여 원하는 키로 변환할 수 있습니다. Text(euc-kr) 타입은 Text 타입과 동일하나 요청하는 데이터의 텍스트 인코딩이 euc-kr 인 경우 사용합니다.

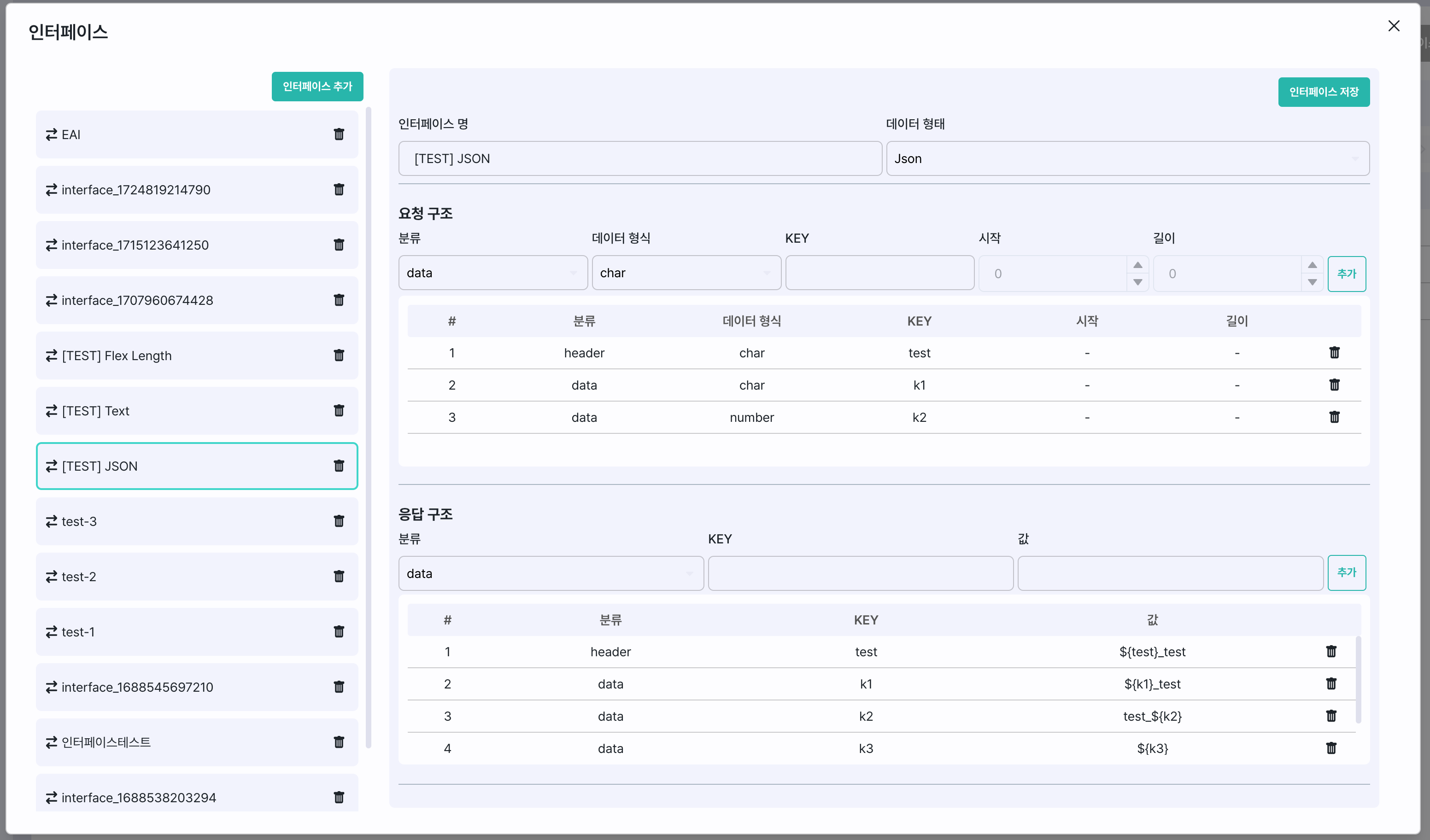

Json
Json 타입은 요청 된 데이터가 Json 타입일 경우 요청 Json 에서 원하는 키를 선택하여 Operation- Routine 으로 전달을 할 수 있습니다. Json 데이터가 텍스트 형식으로 들어오는 경우에도 인터페이스에서 Json 형태로 변환하여 처리합니다.
GW 플랫폼의 인터페이스에서는 모든 입력을 Json 형태로 변환하여 처리합니다. 따라서, 데이터 header 의 Content-type 과 인터페이스 데이터 형식의 타입에 의해 요청 데이터의 처리 가능 여부가 다릅니다.
| Contnet-type | Text, Text(euc-kr), Flex Length | Json |
|---|---|---|
| application/json | 처리 불가 | 가능 |
| 그 외의 타입 | 문자열만 가능 | Json형태의 문자열만 가능 |
응답 구조에서는 데이터 형식이 Text 인 경우 모든 데이터를 문자열로 응답합니다.
데이터 형식이 Json 인 경우, 문자열 붙이기 기능을 제외한 모든 데이터는 데이터의 형태 그대로 응답합니다.
ex)
요청에 의한 결과값이 a=5이고, 응답 구조의 Key는 A,Value가 ${a} 인 경우 응답 값은 {A:5}
요청에 의한 결과값이 a=”5”이고, 응답 구조의 Key 는 A, Value 가 ${a} 인 경우 응답 값은 {A:”5”}
요청에 의한 결과값이 a=5이고, 응답 구조의 Key는 A,Value가 TEST${a} 인 경우 응답 값은 {A:”TEST5”} (문자열붙이기 기능)
Delete
왼쪽 인터페이스 목록 화면에서
버튼을 클릭하여 인터페이스를 삭제할 수 있습니다.

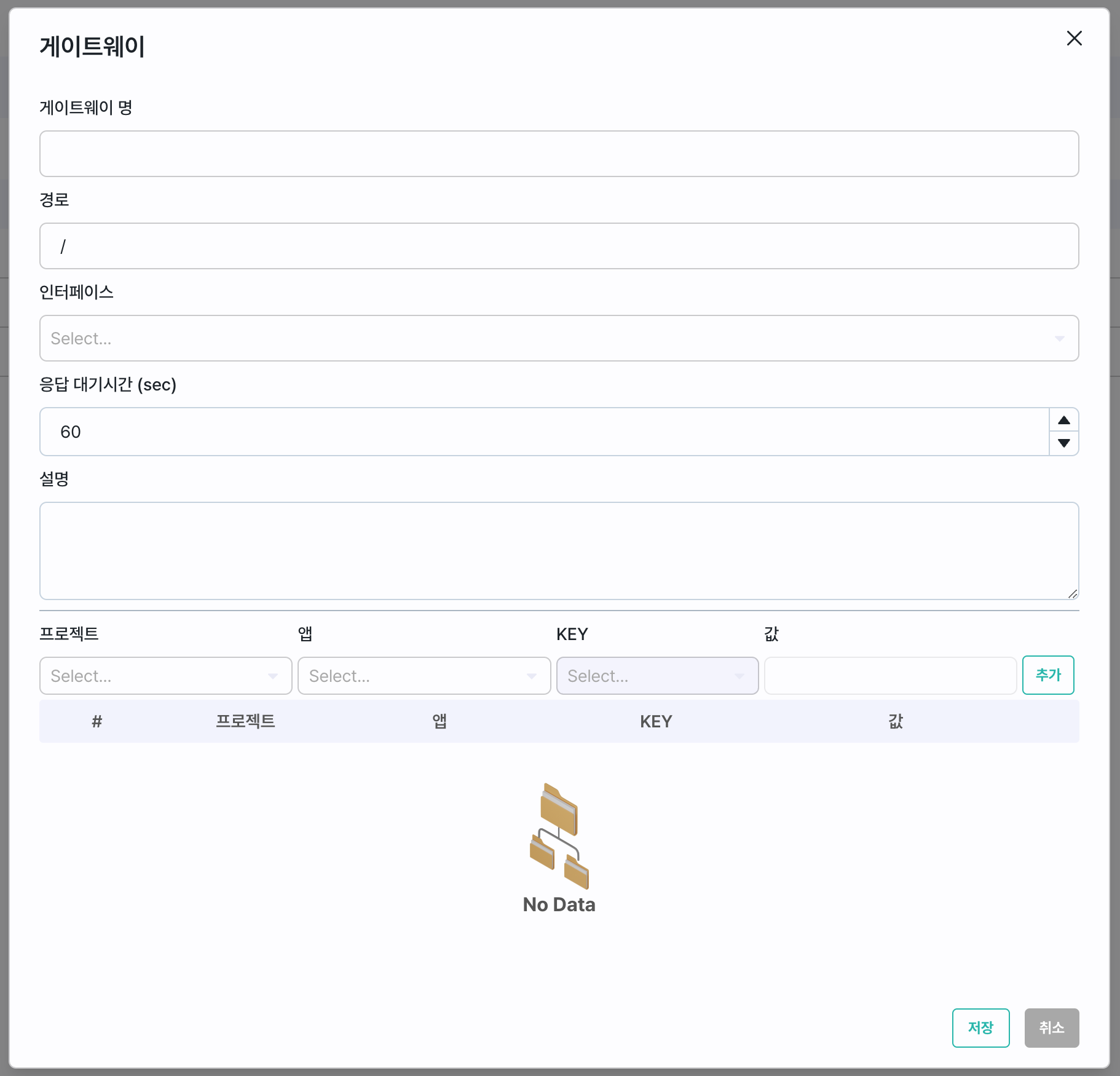

Create Gateway
인터페이스 목록의 버튼을 클릭하여 새로운 게이트웨이를 등록합니다.
| 필드명 | 설명 |
|---|---|
| 게이트웨이명 | 새로운 게이트웨이의 이름입니다. |
| 경로 | 사용자 지정 게이트웨이 경로를 설정합니다. |
| 인터페이스 | 게이트웨이를 통해 들어온 데이터를 지정된 형식으로 변환합니다. 미리 등록된 인터페이스를 선택합니다. |
| 응답대기시간 | API 호출 타임아웃 시간을 지정합니다. |
| 연결 조건 | 게이트웨이 연결을 원하는 프로젝트의 앱을 선택하여 추가하며, 특정 값을 기준으로 여러 개의 앱을 선택적으로 운영할 수 있습니다. |
인터페이스를 선택하지 않는 경우에는 조건에 의한 앱(Operation-Routine only) 연결을 할 수 없습니다. 사전에 정의한 인터페이스를 선택한 경우에는 인터페이스 Key 와 Value 의 조건에 따라 설정된 앱의 엔드포인트로 데이터를 전달합니다.
설정된 조건은 등록된 순서에 의해서 우선순위가 결정됩니다. 예를 들어, 2 개의 조건이 설정되어 있고, 첫번째 조건에 맞는 데이터가 들어오는 경우 두번째의 조건은 무시됩니다.
Edit Gateway
게이트웨이 목록 화면에서 수정할 게이트웨이를 클릭하면 해당 게이트웨이를 변경할 수 있습니다.
Delete Gateway
게이트웨이 목록 화면에서 오른쪽 버튼을 클릭하여 해당 게이트웨이를 삭제할 수 있습니다.
